En el proceso de diseño y revisión de edificaciones —o cualquier tipo de estructura— es fundamental optimizar tareas repetitivas que, al realizarse manualmente, pueden ser propensas a errores humanos y consumir una cantidad considerable de tiempo. La herramienta Batch Design del programa Design+ permite automatizar estos procesos, facilitando el diseño eficiente de vigas, columnas y muros. Esta herramienta entrega resultados como la cantidad de refuerzo requerida para cubrir la demanda estructural, las secciones óptimas de los elementos y los índices de demanda/capacidad, lo que permite tomar decisiones informadas para la optimización de los componentes estructurales.
En este blog se explicará, paso a paso, cómo realizar el diseño de muros de corte utilizando la función Batch Design, comenzando con la definición del modelo en midas Gen, la conexión entre ambos programas y el uso detallado de las funciones dentro de Design+.
Definición del diseño en midas Gen
El proceso de Batch Design se ejecuta a partir de la información de diseño generada en midas Gen; por lo tanto, es indispensable realizar previamente la configuración y el diseño dentro de dicho programa.
En la siguiente tabla se presenta un resumen de la información que se transfiere desde midas Gen hacia Design+ para llevar a cabo el diseño automatizado.

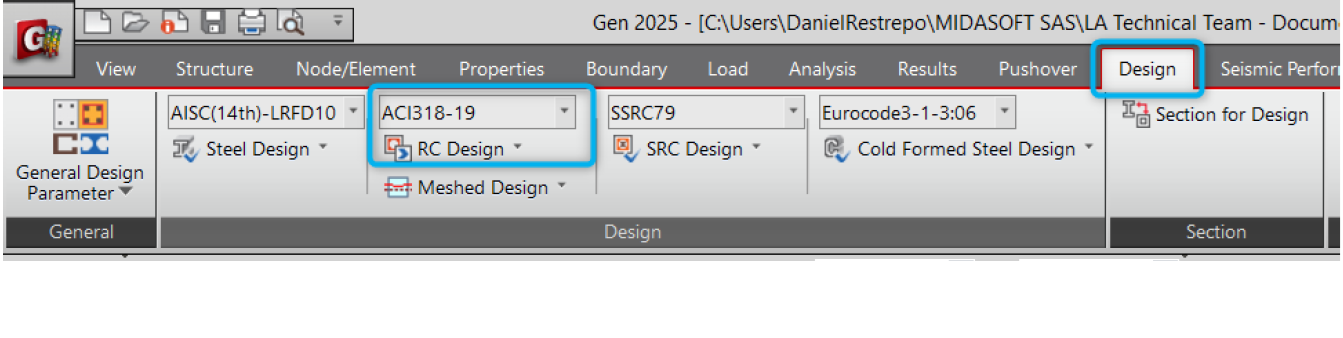

Una vez se tiene el diseño en midas Gen se procede a abrir el programa Design+ a través de la pestaña de “Tools” :
En Design+ los pasos a seguir son;
- Abrir nuevo archivo:

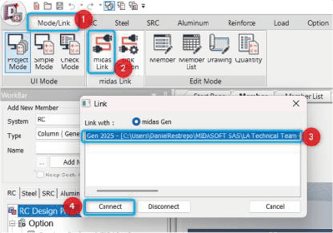

- Conectar el modelo de midas Gen en Design+:

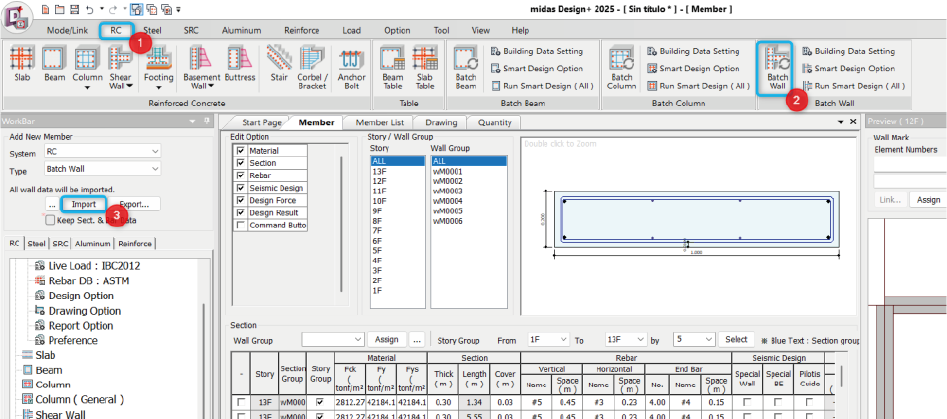

- Importar la información de los muros, geometrías y demandas:

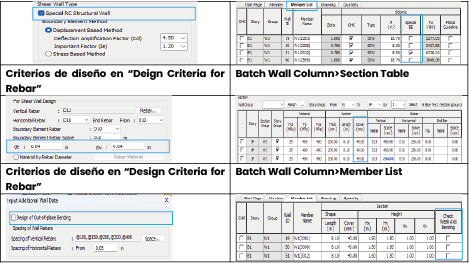

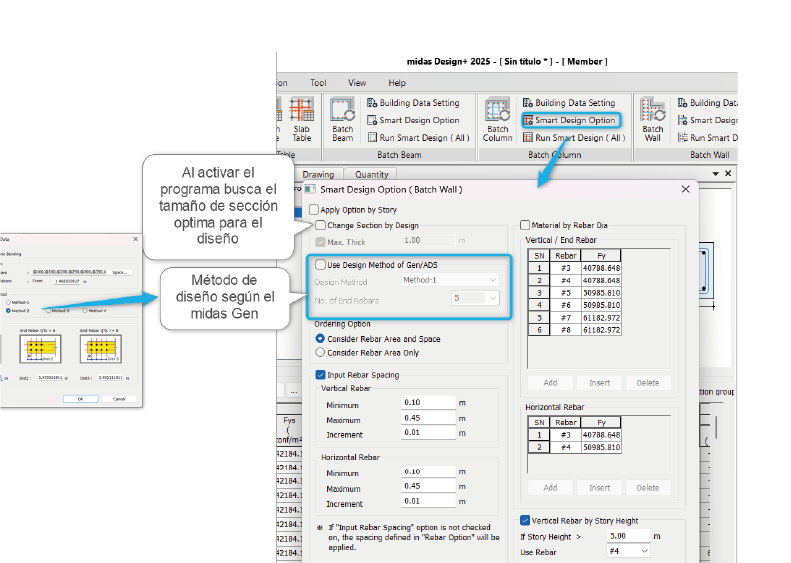

- Definición de las preferencias de diseño en Design+:

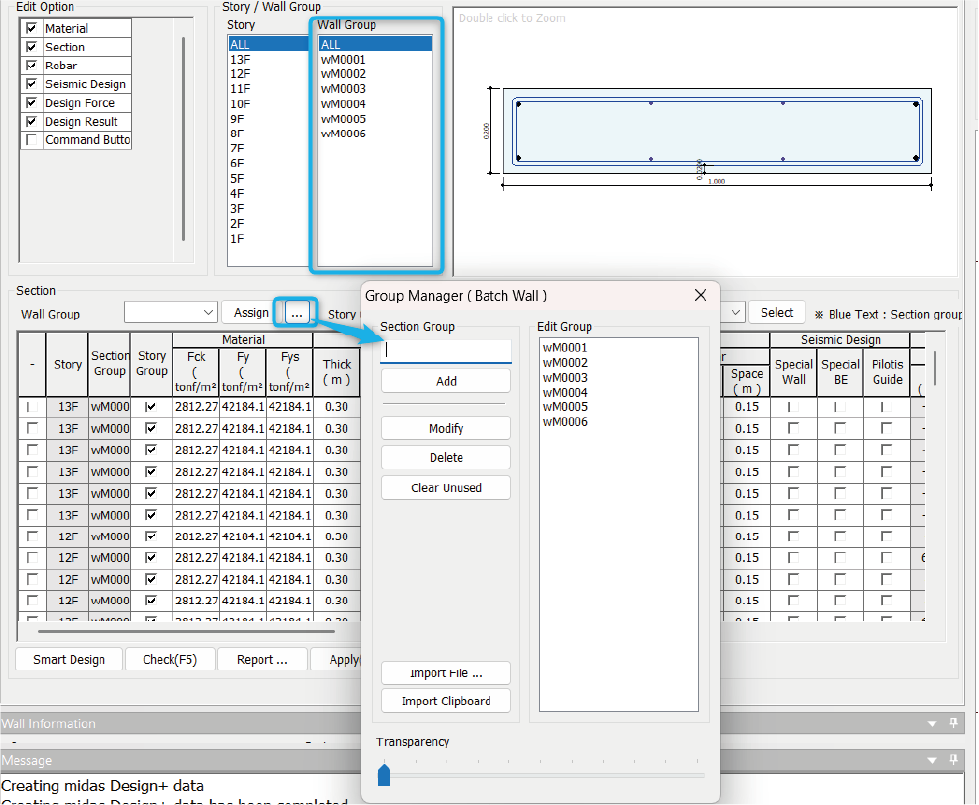

Crear y asignar los grupos de muros necesarios para el diseño si los generados automáticamente no son suficientes:

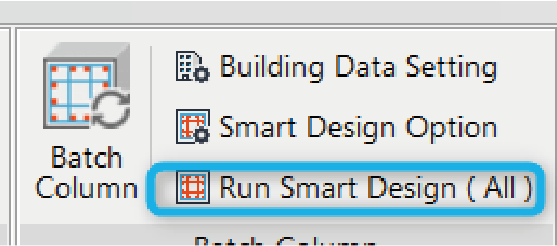

Correr el diseño de todos los elementos “Run Smart Design (All)”

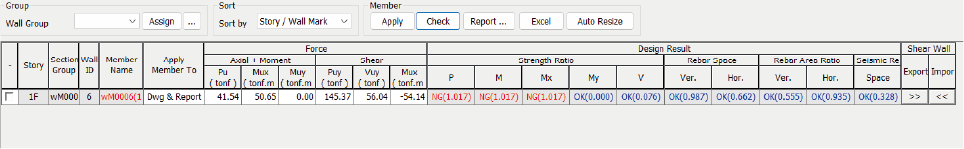

Revisión de resultados como memorias de cálculo, índices de demanda capacidad, distribución de refuerzo en los elementos y cantidades de acero.

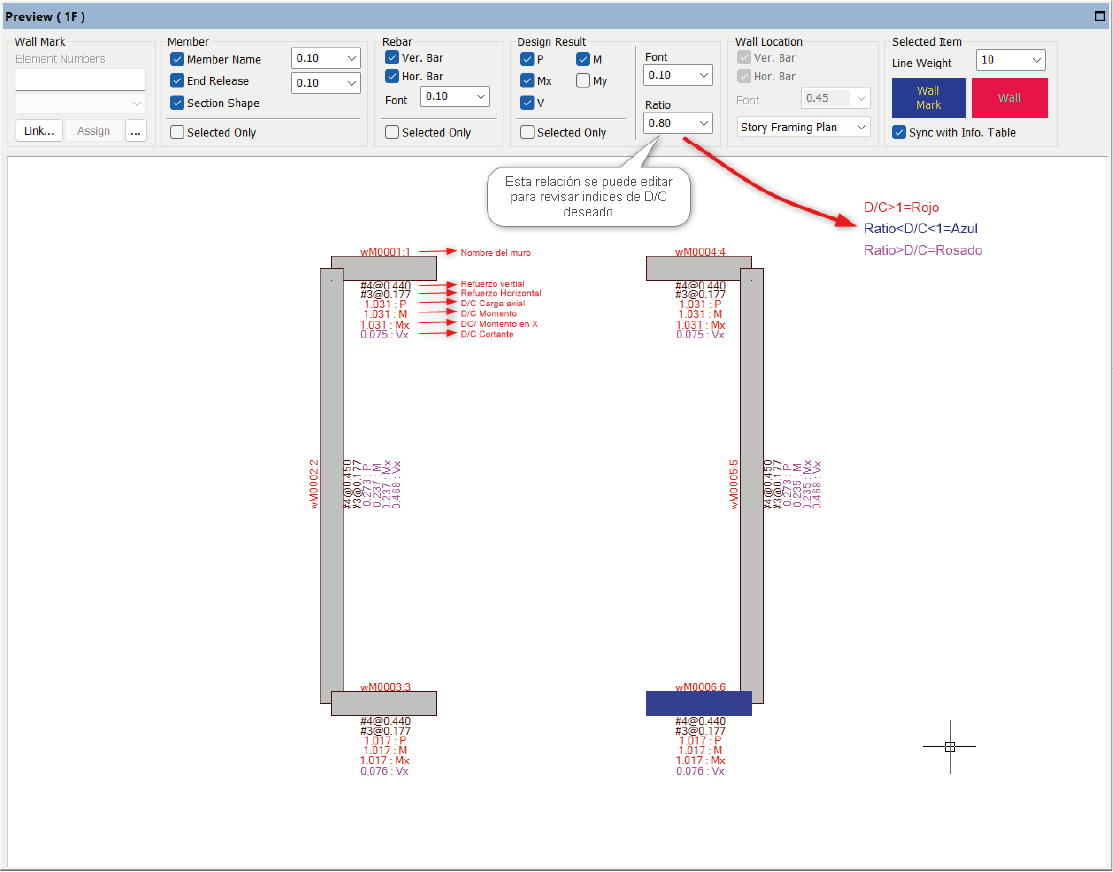

Índices de demanda capacidad, y disposición del refuerzo vertical y longitudinal para cada uno de los pisos se puede revisar de manera gráfica o a través de tabla.
Reportes detallados o resumidos: Dentro del Batch design se pueden obtener reportes detallados o resumidos en formato Word, Excel, Libxl o texto.

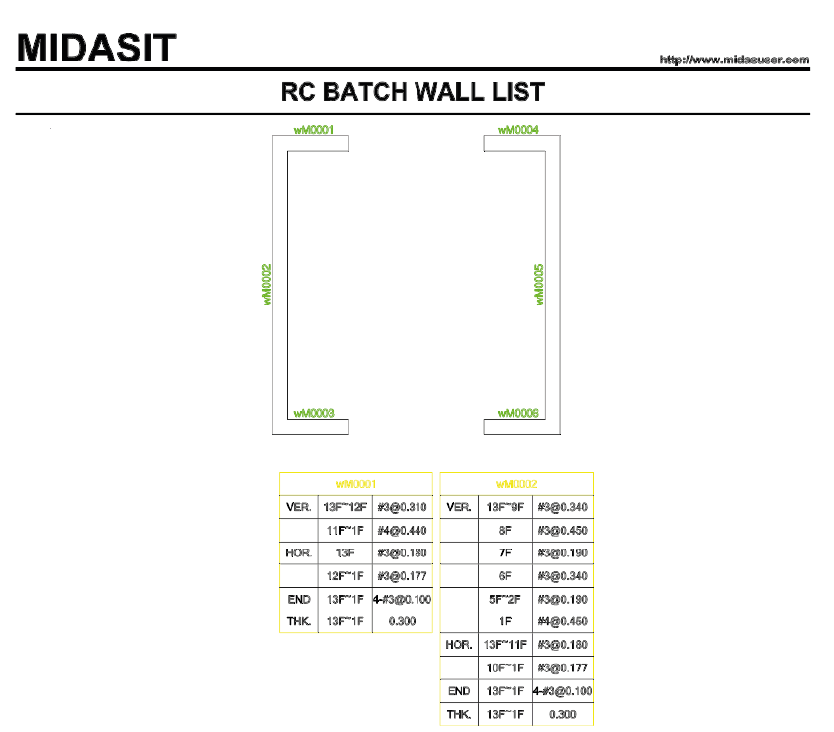

Dibujos DWG: Design+ facilita la generación de dibujos formato DWG del diseño realizado dónde, se indica la disposición de refuerzo vertical y horizontal discretizado por pisos y elementos y el espesor de cada elemento de muro.

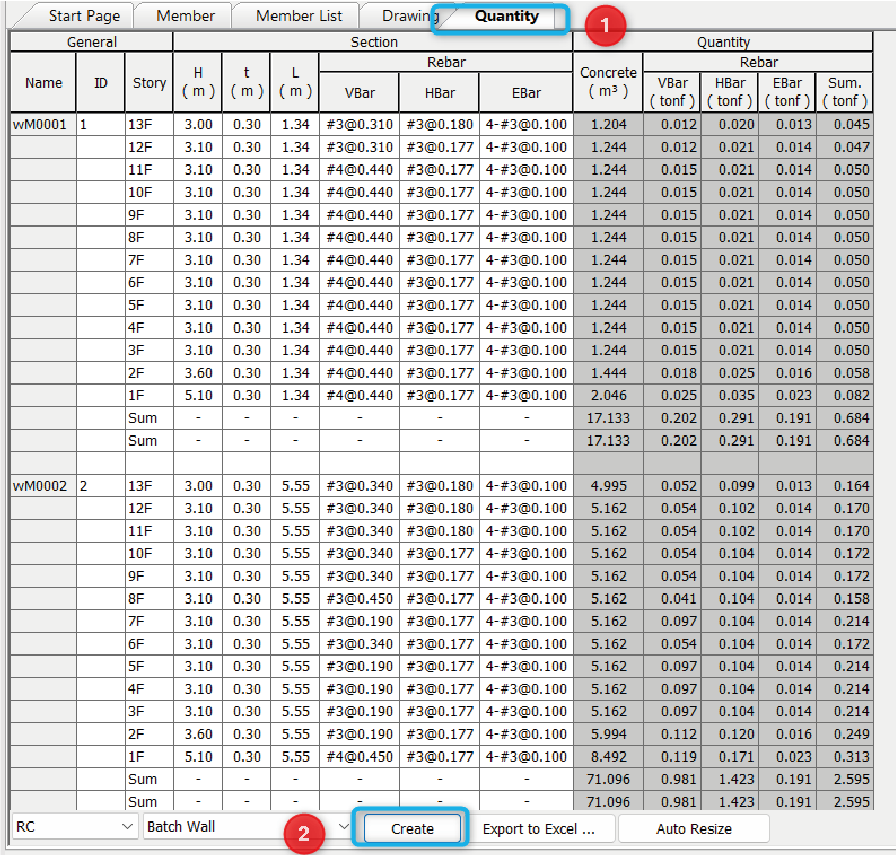

Cantidades de materiales (Concreto y Acero): En la pestaña Quantity se muestran las cantidades de concreto y refuerzo para cada uno de los muros discretizados por pisos. Este reporte puede ser exportado a Excel.

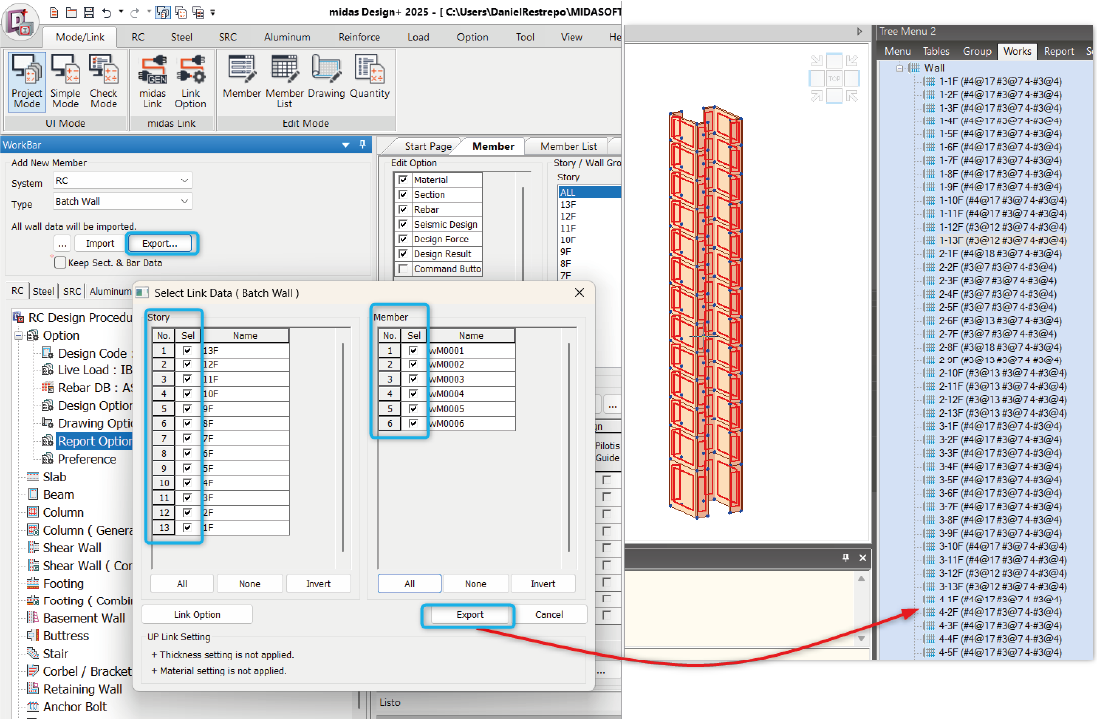

Exportar los resultados a midas Gen: una vez el diseño de los elementos está completo se exportan las propiedades de midas Gen, la información que llega corresponde a la asignación de refuerzos y cambios de secciones de los elementos muros.
Con esto se completan todos los pasos para realizar el diseño y revisión de los elementos tipo wall con la herramienta Batch Design del programa Design+. Haciendo uso integrado de los programas midas Gen y Design+ se puede optimizar considerablemente el tiempo de diseño de los elementos ayudando a la toma de decisiones sobre los diseños ejecutados.
