국내 3D 설계를 위한 CIM 주요 5가지 기능

안녕하세요. 마이다스아이티입니다.

다들 알고 계신 것처럼 midas CIM은 BIM 전면 설계를 위한 프로그램인데요,

설계 단계에서 국내 엔지니어들을 위해

국내 현황에 맞는 설계 기준들을 다양하게 탑재하고 있습니다.

이번 시간에는 국내 기준이 반영된 5가지 기능들을 만나보도록 하겠습니다.

Material DB

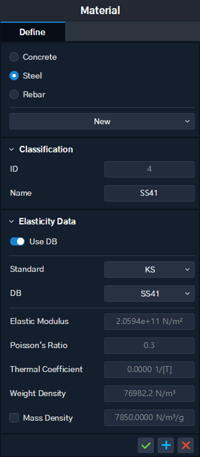

Concrete/Steel/Rebar의 재질을 설정할 때, 물성치를 입력해야 하는데요.

사용자가 직접 수치를 입력하는 것은 물론,

국가 별 표준DB가 탑재되어 있어 기준의 DB를 바로 선택할 수 있습니다.

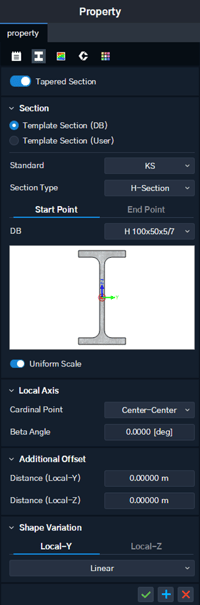

객체의 단면 정보를 설정할 때에도,

이미 프로그램에 내장된 국가 별 표준 단면의 데이터베이스(DB)로부터

사용할 단면을 선택할 수 있습니다.

Rebar Specification DB

철근의 상세속성에 대한 DB정보를 수정/등록해서 관리할 수 있는데요~

국내 철근 가공 상세 기준 및 해외 기준을 근거로 작성한

Rebar Specification Table을 제공하고 있습니다.

해당 테이블은 CIM블로그에서 파일을 다운로드 하여 사용 가능합니다.

국내의 경우 KCI 2017 및 콘크리트 전문시방서(절점부 철근)을 참조하였습니다.

>>테이블 다운로드 하러 가기

Drafter 도면 템플릿

2D CAD인 Drafter에서 생성된 도면의 구조물 외곽선, 치수선, 철근 주석 등을

사용자 환경에 따라 스타일을 변경할 수 있는데요~

Drafter에서는 5개의 스타일 관리자를 지원하고 있어, 원하는 스타일을 선택하여

적용 및 변경하여 사용할 수 있습니다.

특히 5개 모두 국내 토목 구조용 일반도, 배근도 양식에 적합한 스타일로 등록되어 있으며,

그 종류는 아래와 같습니다.

Drafter Style 01 - 일반도 양식에 적용 가능한 구성

Drafter Style 02 - 일반도 2D 단면 연동시 Solid Hatch 적용할 수 있는 구성

Drafter Style 03 - 배근도 양식에 적용 가능한 구성

Drafter Style 04 - 배근도 철근선에 Solid Hatch 적용할 수 있는 구성

Drafter Style 05 - 배근도 등각면도(ISO View)에 적용 가능한 구성

라이브러리 일부 표준도 기반 작성

또한 CIM블로그에서는 부재와 요소들을 국내 토목 실무에 적합하게 제작된

토목 특화 라이브러리들을 제공하고 있습니다.

특히 일부 라이브러리들은 2003년 도로공사 표준도,

2012년 도로공사 표준도 등의 형식을 바탕으로 제작되었습니다.

상세 내용은 '라이브러리 카달로그'에서 확인할 수 있으며,

CIM 내에는 더 많은 최신 라이브러리들이 탑재되어 있으니 많은 활용 부탁 드립니다~

텐던/볼트 DB

Tendon과 Bolt의 여러 속성 정보를 확인 및 편집할 수 있습니다.

일반적으로 사용되는 볼트의 규격은 DB로 탑재되어 제공하고 있고,

텐던의 앵커리지는 엔지니어들이 많이 사용하는 제품군에 대해 DB로 제공하고 있습니다.

국내 엔지니어를 위한 3D 설계 프로그램,

midas CIM에 대해 소개해 드렸는데요~

앞으로도 국내 엔지니어를 위한 더 많은 기능 탑재를 위해

지속적으로 노력하는 마이다스아이티가 되겠습니다 ^^

이외에도 다양한 CIM의 기능들을 담은 컨텐츠로 다시 찾아뵙도록 하겠습니다!

감사합니다.
