오늘은 'CIVIL NX에서 Offset 기능의 적용 원리'에 대해 함께 알아보겠습니다.
많은 사용자 분들이 모델에 Offset 기능을 적용하였는데, 모델링 상에서 제대로 표현되지 않는다고 문의를 주셨는데요.
오늘의 질문 : "Offset을 적용 했는데, Offset이 적용된 것으로 보이지 않습니다. Offset이 풀리는 이유가 무엇인가요?"
오늘 그 이유에 대해서 공유하려고 합니다.
Section Offset이 적용되어 있는 상황에서 Beam End Offset을 동시에 적용하실 수 없습니다. Offset을 동시 적용하는 것은 불가 합니다.
먼저, 해당 모델을 먼저 확인해보겠습니다.

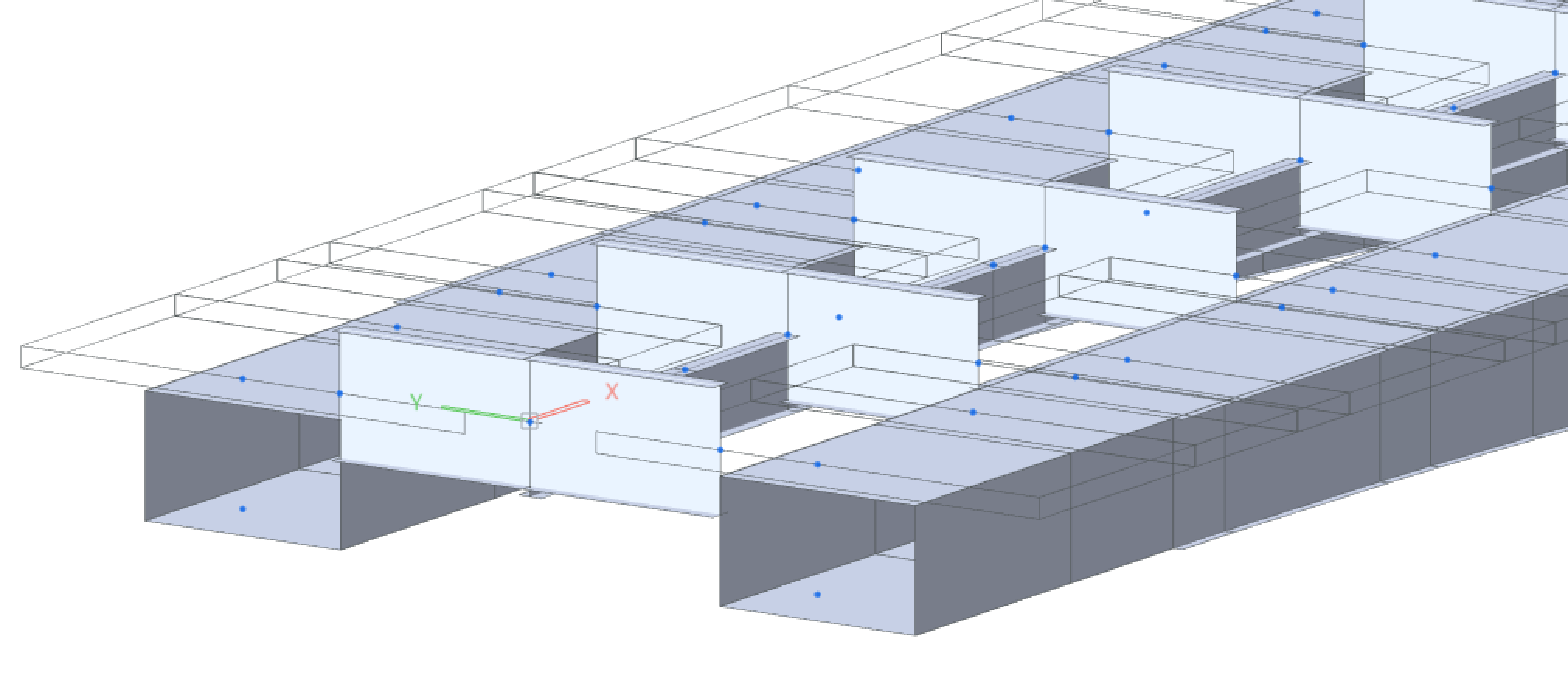

Center-Top Offset 모델링
해당 모델은 모든 단면 Section을 Center-Top으로 Offset 시킨 모델링입니다. 하지만 특정 빔 요소들이 Section offset이 적용되지 않은 상태로 보입니다. 형상을 보니 가로보는 Center-Top이 아닌 Center-Center로 보여지고 있습니다. 이런 문제가 왜 발생하는지 알고 싶어 졌습니다.
해당 문제의 발생은 의외로 간단합니다. Section Offset이 적용되어 있는 상태에서 Beam End Offset을 적용하시면 Offset 기능이 풀리게 됩니다. CIVIL NX에서 두 가지 Offset을 동시에 작용할 수 없습니다.

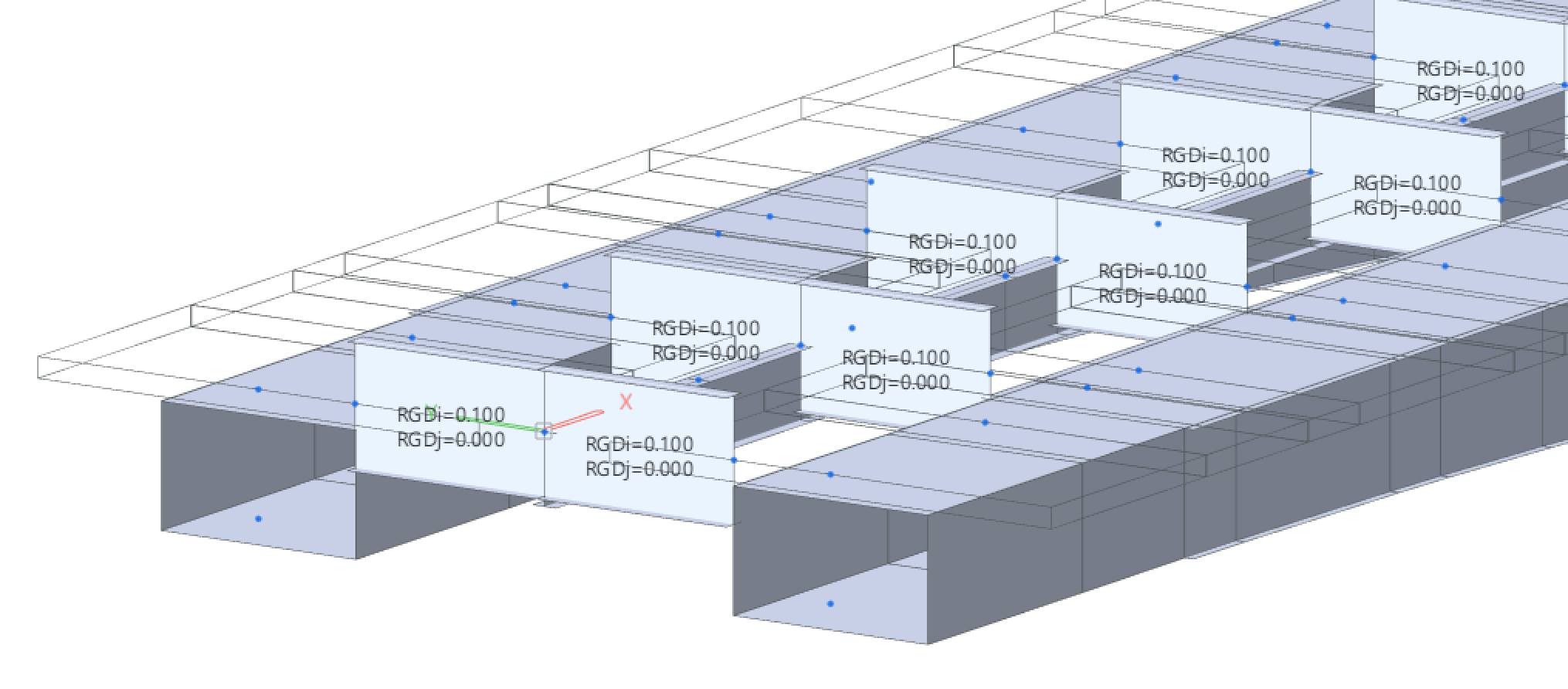

CIVIL NX Offset 적용 모델링
동시에 Offset을 적용할 수 없지만 해결책이 있습니다.
Section Offset을 적용한 단면에서는 Beam End Offset을 삭제하고, 강역구간 요소를 Elastic Link의 Rigid Type으로 연결하여 Beam End Offset 기능을 대체 하실 수 있습니다.
참 쉽죠?
MIDAS CIVIL NX의 이 작은 팁 하나로, 여러분의 업무가 한결 수월해질 거예요.
이제 MIDAS CIVIL NX를 더 효과적으로 사용하면서, 'Offset' 기능의 마법사가 되어보세요! 🎩🔮
