안녕하세요 토목 엔지니어 여러분, 코벤입니다! 🎉
오늘은 MIDAS CIVIL NX에서 ‘단면의 응력 검토 위치를 변경하는 방법'에 대해 함께 알아보겠습니다.
많은 사용자분들이 단면의 응력 검토 위치를 변경하는 방법에 대해서 문의를 하시고 계십니다.
오늘의 질문 : "단면의 응력 검토 위치를 변경하려고 하는데 어떻게 해야 하나요?”
오늘 그 해답을 공유하려고 합니다.
단면을 정의하실 때, Section Data의 Value 탭에서 단면을 정의하신 경우, 변경 가능 항목의 y1(z1), y2(z2), y3(z3), 그리고 y4(z4)를 조절하여 단면 응력 검토 위치를 변경 하실 수 있습니다.
이 간단하고 유용한 방법으로 MIDAS CIVIL NX를 더 쉽고 효과적으로 사용해 보세요!
먼저, 새로운 단면을 설정 하셔야 합니다.
Properties 탭에서 Section Properties 그룹의 Section Properties를 선택하시면 Properties라는 창이 뜹니다.
Properties > Section Properties

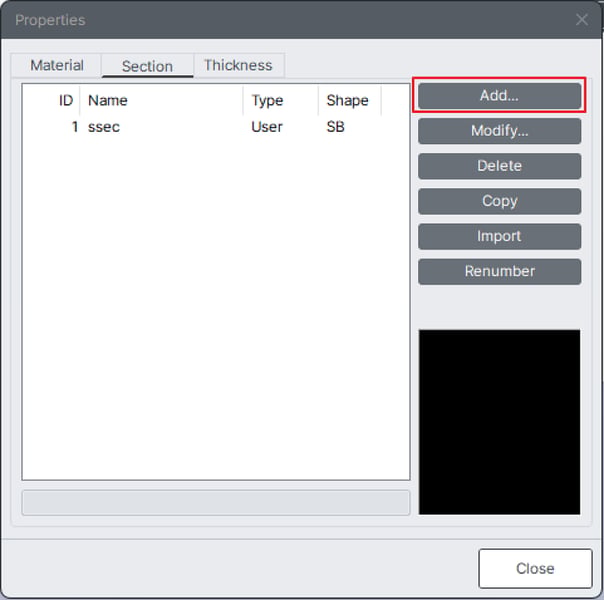

단면 특성 정의
여기서 Add…를 클릭하시면 Section Data라는 창이 뜨게 되고 여기에서 단면을 정의하실 수 있습니다. 단면의 응력 검토 위치를 변경하고 싶으신 경우에는 Value를 통하여 단면을 생성하셔야 합니다.

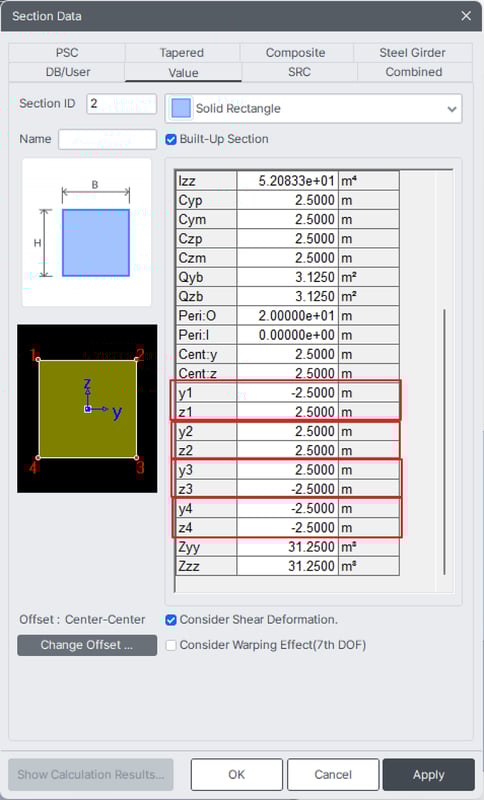

Section Data
변경 가능 항목에서 y1(z1), y2(z2), y3(z3), 그리고 y4(z4)는 각각 단면의 중립축에서 번호에 따른 위치까지의 거리로서 합성응력 계산에 사용됩니다.
사용자가 임의로 변경 가능하기 때문에 해당 기능을 이용하여 응력의 검토 위치를 조절하실 수 있습니다.
참 쉽죠?
MIDAS CIVIL NX의 이 작은 팁 하나로, 여러분의 업무가 한결 수월해질 거예요.
이제 MIDAS CIVIL NX를 더 효과적으로 사용하면서, 응력 검토의 마법사가 되어보세요! 🎩🔮
