CIM 응용 3지교차로(T자형) 모델링
CIM은 설계 정보를 반영한
3차원 모델링 환경을 구축하여,
설계 단계에서 온전히 BIM을 적용할 수 있도록
다양한 기능을 제공하고 있습니다.
그 중에서도 선형과 관련된 기능은
이미 많은 사용자 분들이 놀란 (!!)
CIM만의 핵심 기술인데요.
그간 저희는
여러 실무 사례나 기술 자료, 웨비나 등을 통해
CIM의 강력한 선형 기반 모델링 기능을
소개 드려왔습니다.
Q. "CIM으로 도로의 교차로 같은
접속 구간은 모델링이 불가능 한가요?"
선형 관련 자료를 접한 뒤에
유저 분들이 꼭 하시는 단골 질문이 있습니다.
바로 접속 구간에 대한 모델링 가능 여부인데요.
A. 얼마든지 가능합니다!
오늘은 예제 영상을 통해
CIM의 교차로 모델링 방법에 대해 살펴보려고 합니다.

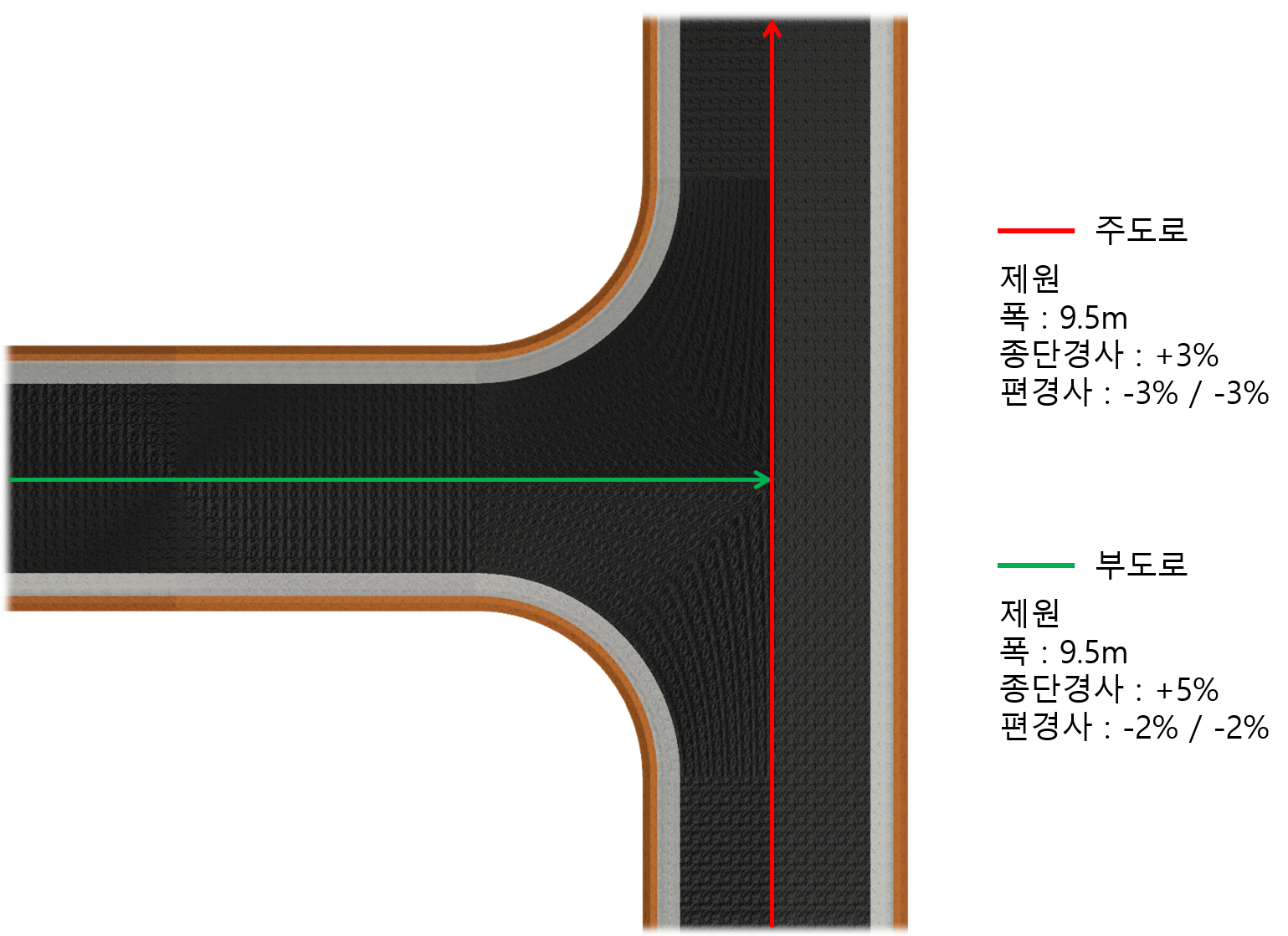

* 예제의 도로 제원은
제원이 불일치한 구간에서의
접속 묘사를 위해 임의로 정의되었습니다.
실제 실무에서
설계 속도를 포함, 현황이 고려된
선형 및 도로 제원 / 연석회전반경을 적용하여도
동일한 방식의 모델링이 가능합니다.
1. 선형 제원 확인 / 도로 모델 할당
입력한 선형 정보가
자동으로 반영되어
일반 구간의 도로 모델이 생성됩니다.
2. 연석 기준 연결부 선형 생성
교차로의 도로부 모델링을
진행하기 위해서는
두 도로의 연석 연결부를
우선 생성해야 하는 데요.
이 단계는 연석의 회전 반경을 고려한
선형을 생성하는 단계입니다.
3. 측구(참조 객체) 할당
앞서 생성된 선형에
측구 일체를 할당합니다.
4. 교차로 모델링 (3D CAD 기능 활용)
Loft기능을 활용하여,
도로부 형상 모델링을
간단히 수행할 수 있습니다.
5. 부재 정보 입력
부재 정보를 정의하는 과정입니다.
(Assign Property 기능을 활용하면
다중 객체를 대상으로
부재 정보를 일괄 정의할 수도 있습니다.)
결과 확인
여기까지 3지교차로의
모델링 방법을 알아보았는데요!
* 실제 실무에서는
다양한 변수를 고려해야하기 때문에,
설계자의 판단에 따라
상세 방법의 변주가 필요할 수 있습니다.
CIM에는
이처럼 자유로운 3D CAD 기능도 탑제되어 있으니,
어떤 구조물이든 자신있게 CIM하시기를 바랍니다!
좋은 하루 되세요!
