개요
콘크리트의 크리프변형과 크리프계수를 산정하는 과정을 확인합니다.
“KDS 24 14 21 콘크리트교 설계기준 (한계상태설계법) - 3.1.2.3 크리프”는 “Eurocode 2: Design of concrete structures Part1-1 General Rules and rules for buildings (BS EN 1992-1-1)” 과 “CEB FIP Model Code 1990”에서도 확인할 수 있지만 Eurocode와는 계수 산정에서 약간의 차이가 있으니 예제를 참고할 때 주의가 필요합니다. 이 페이지에서 크리프계수를 산정하는 과정과 계산 예제, 그리고 Eurocode, CEB-FIP 차이점을 확인할 수 있습니다.
크리프 변형(Creep Deformation)
“KDS 24 14 21 콘크리트교 설계기준 (한계상태설계법) - 3.1.2.3 크리프” 에 따라 시간 t'에서 작용응력 fc(t')에 의한 콘크리트의 변형률은 순간변형과 크리프 변형을 함께 고려합니다. 이때 콘크리트의 전체변형률은 다음과 같은 변수의 영향을 받게 됩니다.
- 콘크리트의 압축강도 (compressive strength of concrete)
- 부재의 크기 (dimensions of element)
- 평균 상대습도 (relative humidity of the ambient environment)
- 재하할 때의 재령 (age of concrete at loading in days)
- 시멘트 종류 (type of cement)
- 양생온도 (curing temperature)
- 온도변화 (temperature variations
- 작용응력의 크기 (compressive stress)
/%EC%BD%98%ED%81%AC%EB%A6%AC%ED%8A%B8%EC%9D%98%20%EC%A0%84%EC%B2%B4%20%EB%B3%80%ED%98%95%EB%A5%A0.png?width=2200&height=2200&name=%EC%BD%98%ED%81%AC%EB%A6%AC%ED%8A%B8%EC%9D%98%20%EC%A0%84%EC%B2%B4%20%EB%B3%80%ED%98%95%EB%A5%A0.png)
크리프계수 (Creep Coefficient)
크리프계수 (creep coefficient)는 양생온도와 하중이 작용하는 동안의 대기온도가 20°C인 경우를 기본으로 합니다. 그리고 양생기간동안 온도의 변화가 있거나 20°C가 아닌 대기에 노출되어 있는 경우 온도변화에 따라 크리프계수를 보정해야 합니다.
양생 온도와 대기 온도가 20°C인 경우의 크리프 계수
/%EC%96%91%EC%83%9D%20%EC%98%A8%EB%8F%84%EC%99%80%20%EB%8C%80%EA%B8%B0%20%EC%98%A8%EB%8F%84%EA%B0%80%2020%C2%B0C%EC%9D%B8%20%EA%B2%BD%EC%9A%B0%EC%9D%98%20%ED%81%AC%EB%A6%AC%ED%94%84%20%EA%B3%84%EC%88%98.png?width=2200&height=1840&name=%EC%96%91%EC%83%9D%20%EC%98%A8%EB%8F%84%EC%99%80%20%EB%8C%80%EA%B8%B0%20%EC%98%A8%EB%8F%84%EA%B0%80%2020%C2%B0C%EC%9D%B8%20%EA%B2%BD%EC%9A%B0%EC%9D%98%20%ED%81%AC%EB%A6%AC%ED%94%84%20%EA%B3%84%EC%88%98.png)
📑 대기 평균 상대습도에 대한 관측자료가 없는 경우 상대습도 (RH) 값은 **“2012 도로교설계기준 (한계상태설계법) Q&A”**를 참고할 수 있습니다.
“BS EN 1991-1-1 Figure 3.1” 과 “CEB-FIP Table 2.1.10” 에서는 inside(indoor) conditions - RH 50%, outside(outdoor) condisitons - RH 80% 에 대한 크리프계수 데이터를 제공하고 있습니다.
/2012%20%EB%8F%84%EB%A1%9C%EA%B5%90%EC%84%A4%EA%B3%84%EA%B8%B0%EC%A4%80%20(%ED%95%9C%EA%B3%84%EC%83%81%ED%83%9C%EC%84%A4%EA%B3%84%EB%B2%95)%20Q%26A.png?width=1640&height=1762&name=2012%20%EB%8F%84%EB%A1%9C%EA%B5%90%EC%84%A4%EA%B3%84%EA%B8%B0%EC%A4%80%20(%ED%95%9C%EA%B3%84%EC%83%81%ED%83%9C%EC%84%A4%EA%B3%84%EB%B2%95)%20Q%26A.png)

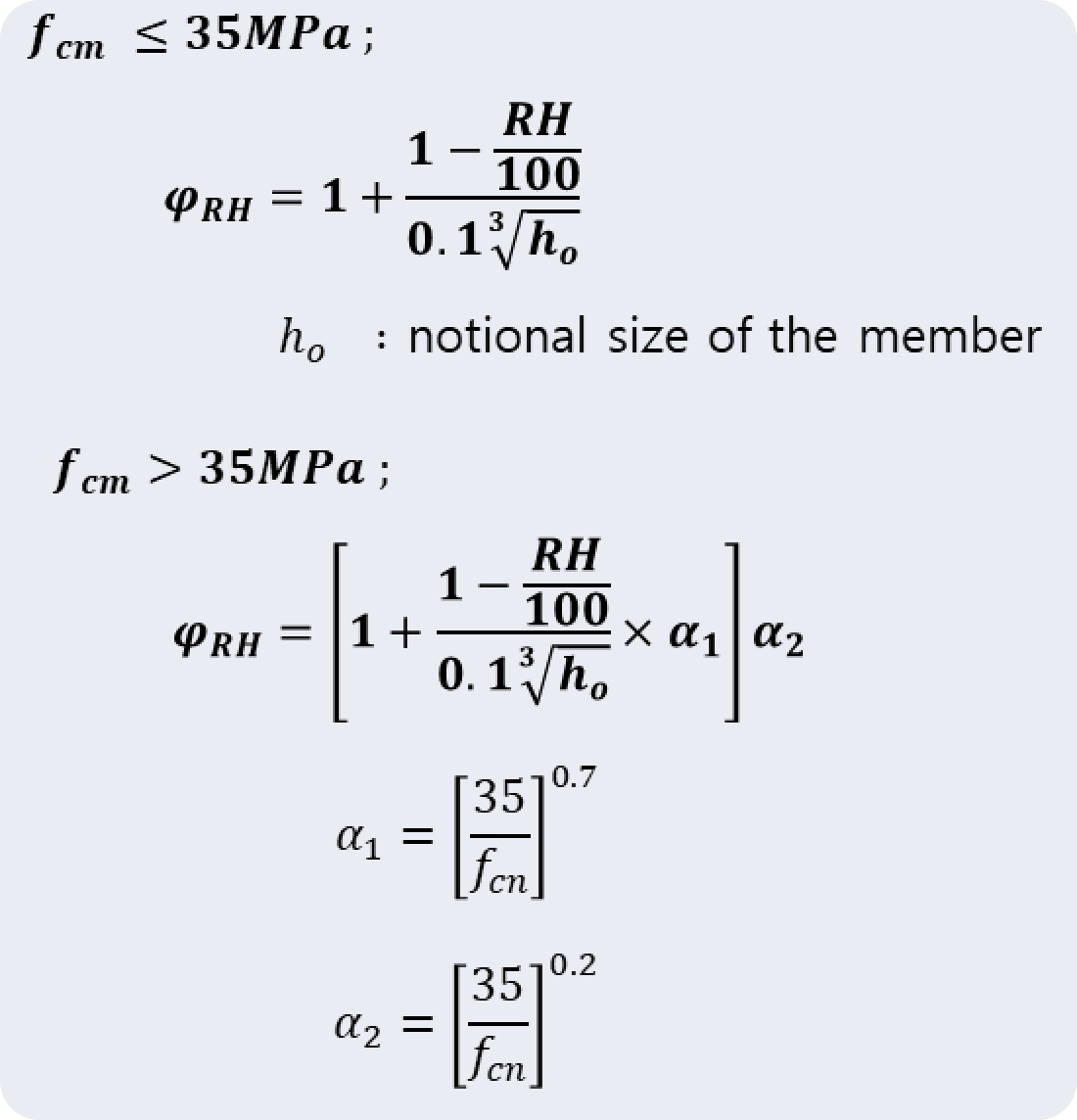

📑상대습도 영향을 고려한 계수 (factor to allow for the effect of relative humidity on the notional creep coefficient) 산정식은 “**Eurocode”와“CEB-FIP”**에 차이가 있습니다.
-
Eurocode에서는 평균압축강도 35MPa 기준으로 두 개의 식을 제시하고 있으며 35MPa을 초과하는 경우 강도의 영향을 고려한 계수 (α1/2/3, coefficients to consider the influence of the concrete strength)를 적용하도록 하고있습니다.
▷ BS EN 1991-1-1 ANNEX B - Creep and shrinkage strain -
CEB-FIP 에서는 특별한 조항이 없는 한 크리프계수 산정식을 적용할 수 있는 콘크리트 기준압축강도의 범위를 12MPa에서 80MPa 까지로 제시하고 있습니다.
▷ CEB-FIP 2.1.6.4.2 - Range of applicability
|
|
/%EC%83%81%EB%8C%80%EC%8A%B5%EB%8F%84%20%EC%98%81%ED%96%A5%EC%9D%84%20%EA%B3%A0%EB%A0%A4%ED%95%9C%20%EA%B3%84%EC%88%98%EC%82%B0%EC%A0%95%EC%8B%9D(BS%20EN%201991-1-1).png?width=1100&height=1144&name=%EC%83%81%EB%8C%80%EC%8A%B5%EB%8F%84%20%EC%98%81%ED%96%A5%EC%9D%84%20%EA%B3%A0%EB%A0%A4%ED%95%9C%20%EA%B3%84%EC%88%98%EC%82%B0%EC%A0%95%EC%8B%9D(BS%20EN%201991-1-1).png) |
/%EC%83%81%EB%8C%80%EC%8A%B5%EB%8F%84%20%EC%98%81%ED%96%A5%EC%9D%84%20%EA%B3%A0%EB%A0%A4%ED%95%9C%20%EA%B3%84%EC%88%98%EC%82%B0%EC%A0%95%EC%8B%9D(CEB-FIP%20Model%20Code%201990).png?width=1100&height=1144&name=%EC%83%81%EB%8C%80%EC%8A%B5%EB%8F%84%20%EC%98%81%ED%96%A5%EC%9D%84%20%EA%B3%A0%EB%A0%A4%ED%95%9C%20%EA%B3%84%EC%88%98%EC%82%B0%EC%A0%95%EC%8B%9D(CEB-FIP%20Model%20Code%201990).png) |
표현 방식에는 조금 차이가 있지만 Eurocode의 평균압축강도 35MPa 이하 산정식과 CEB-FIP 그리고 KDS가 같은 식을 사용하고 있음을 알 수 있습니다.
콘크리트의 강도 영향을 고려한 계수
/%EC%BD%98%ED%81%AC%EB%A6%AC%ED%8A%B8%EC%9D%98%20%EA%B0%95%EB%8F%84%20%EC%98%81%ED%96%A5%EC%9D%84%20%EA%B3%A0%EB%A0%A4%ED%95%9C%20%EA%B3%84%EC%88%98.png?width=2200&height=982&name=%EC%BD%98%ED%81%AC%EB%A6%AC%ED%8A%B8%EC%9D%98%20%EA%B0%95%EB%8F%84%20%EC%98%81%ED%96%A5%EC%9D%84%20%EA%B3%A0%EB%A0%A4%ED%95%9C%20%EA%B3%84%EC%88%98.png)

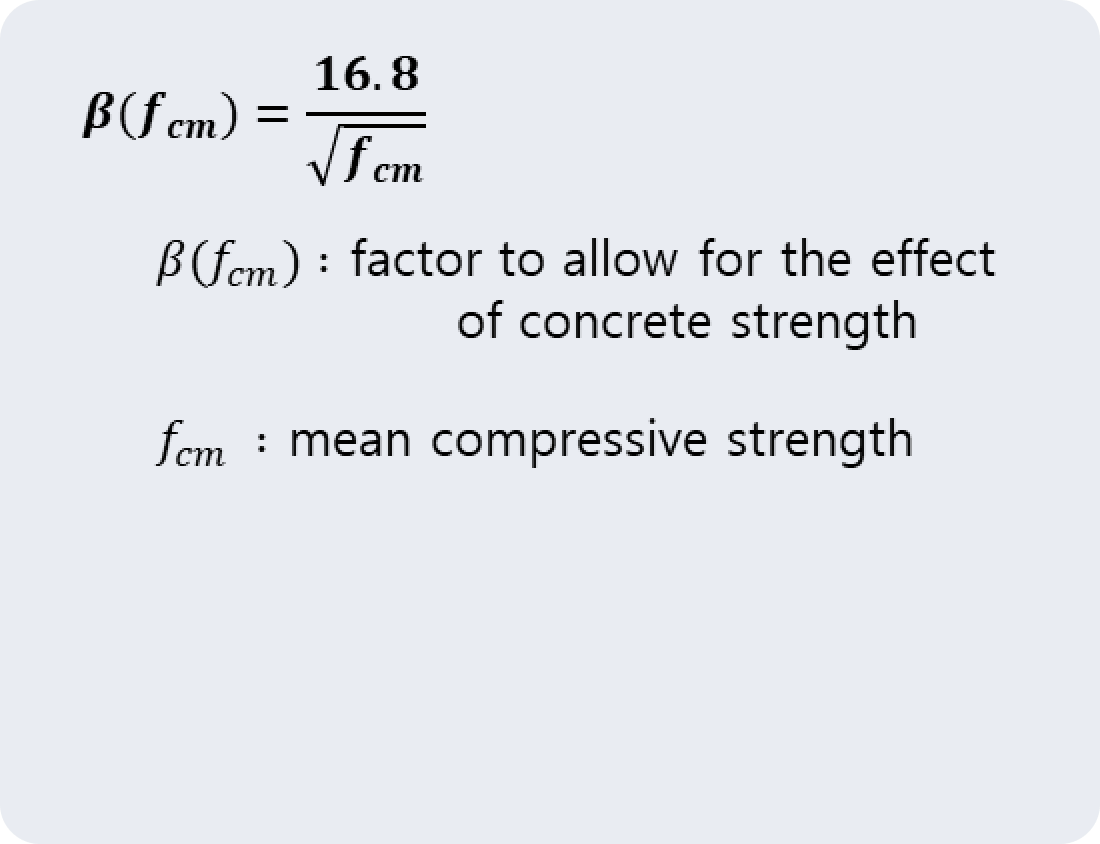

📑콘크리트 강도 영향을 고려한 계수 (factor to allow for the effect of concrete strength on the notional creep coefficient) 산정방식이 “**Eurocode”**와 **“CEB-FIP”**에 차이가 있으며, KDS기준은 Eurocode와 동일한 식을 사용하고 있습니다. 계수 산정식만 보면 큰 차이가 없다고 생각할 수 있지만 평균압축강도 (mean compressive strength)를 구하는 방식에 차이가 있습니다.
|
|
/%EC%BD%98%ED%81%AC%EB%A6%AC%ED%8A%B8%20%EA%B0%95%EB%8F%84%20%EC%98%81%ED%96%A5%EC%9D%84%20%EA%B3%A0%EB%A0%A4%ED%95%9C%20%EA%B3%84%EC%88%98%EC%82%B0%EC%A0%95%EC%8B%9D(BS%20EN%201991-1-1).png?width=1100&height=844&name=%EC%BD%98%ED%81%AC%EB%A6%AC%ED%8A%B8%20%EA%B0%95%EB%8F%84%20%EC%98%81%ED%96%A5%EC%9D%84%20%EA%B3%A0%EB%A0%A4%ED%95%9C%20%EA%B3%84%EC%88%98%EC%82%B0%EC%A0%95%EC%8B%9D(BS%20EN%201991-1-1).png) |
/%EC%BD%98%ED%81%AC%EB%A6%AC%ED%8A%B8%20%EA%B0%95%EB%8F%84%20%EC%98%81%ED%96%A5%EC%9D%84%20%EA%B3%A0%EB%A0%A4%ED%95%9C%20%EA%B3%84%EC%88%98(CEB-FIP%20Model%20Code%201990).png?width=1100&height=844&name=%EC%BD%98%ED%81%AC%EB%A6%AC%ED%8A%B8%20%EA%B0%95%EB%8F%84%20%EC%98%81%ED%96%A5%EC%9D%84%20%EA%B3%A0%EB%A0%A4%ED%95%9C%20%EA%B3%84%EC%88%98(CEB-FIP%20Model%20Code%201990).png) |
하중이 재하된 후 시간 경과에 따른 크리프의 진행을 설명하는 계수
/%ED%95%98%EC%A4%91%EC%9D%B4%20%EC%9E%AC%ED%95%98%EB%90%9C%20%ED%9B%84%20%EC%8B%9C%EA%B0%84%20%EA%B2%BD%EA%B3%BC%EC%97%90%20%EB%94%B0%EB%A5%B8%20%ED%81%AC%EB%A6%AC%ED%94%84%EC%9D%98%20%EC%A7%84%ED%96%89%EC%9D%84%20%EC%84%A4%EB%AA%85%ED%95%98%EB%8A%94%20%EA%B3%84%EC%88%98.png?width=2200&height=836&name=%ED%95%98%EC%A4%91%EC%9D%B4%20%EC%9E%AC%ED%95%98%EB%90%9C%20%ED%9B%84%20%EC%8B%9C%EA%B0%84%20%EA%B2%BD%EA%B3%BC%EC%97%90%20%EB%94%B0%EB%A5%B8%20%ED%81%AC%EB%A6%AC%ED%94%84%EC%9D%98%20%EC%A7%84%ED%96%89%EC%9D%84%20%EC%84%A4%EB%AA%85%ED%95%98%EB%8A%94%20%EA%B3%84%EC%88%98.png)
상대습도와 개념 부재 크기에 따른 계수 (coefficient depending on the relative humidity and the notional member size)도 “Eurocode”와 “CEB-FIP”에 차이가 있으며, Eurocode에서는 평균압축강도 35MPa 기준으로 두 개의 식을 제시하고 있습니다.
전체 콘텐츠에는 아래 내용까지 포함되어 있어요!
📝 Calculation Examples - 양생온도와 대기온도가 20°C인 경우 50년 뒤의 크리프계수 산정
양생 기간 동안 온도의 변화가 있거나 20°C가 아닌 대기에 노출되어 있는 경우 온도 변화에 따른 보정 계수
📝 Calculation Examples
- 양생온도와 대기온도가 20°C가 아닌 대기에 노출된 경우 50년 뒤의 크리프 계수 산정
작용 응력의 크기에 따른 보정 계수
📝 Calculation Examples
- 양생온도와 대기온도가 20°C이지만 작용응력에 대한 보정이 필요한 경우 50년
뒤의 크리프계수 산정.
💡 midas Civil Tips
