MIDAS CAD INFRA-DESIGN가 만들어 주는 횡단면도의 토적표 자동 생성 기능
Q. 토공(절성토) 수량의 적용. 여러분의 생각은 어떠신가요?
- 3D 모델 자체의 수량을 그대로 사용하면 된다.
- 기존의 수량 산출 방법대로 도로 횡단면도를 만들고, 양단면 평균법을 이용하여 토공수량을 산출한다.
둘 중 어떤 방법이 더 합리적이라고 생각하시나요?
블로그 컨텐츠 확인하기
🔗 3D 모델과 양단면 평균법의 수량산출.. 어떤 것이 정확할까? - 수량산출 : 잃어 버린 2루베는 어디에??
MIDAS CIM의 답은 토공 수량만큼은 공사의 계약 관계에 있어 명확한 데이터가 필요하기 때문에 양단면 평균법이 필요하다입니다.
공사의 발주처나 시공사 등의 관계자의 경우, 기성청구 서류 (기성 : 공사의 진척도 또는 진행정도)에 따라 공사비를 지급하기 때문에 명확한 토공 수량 데이터가 필요합니다. 구조물과 같은 경우에는 눈에 정확하게 보이는 사물이기는 하지만, 토공만큼은 수량 자체가 크기도 하고 내역화를 하게 되면 운반, 공제 등 여러 항목으로 구분을 해야 하는 엄청나기 때문에 객관적으로 보여질 수 있는 자료가 필요한 것입니다.
그래서, MIDAS CIM에서는 이러한 니즈를 충족하기 위해 횡단면도 기능을 탑재하였습니다.

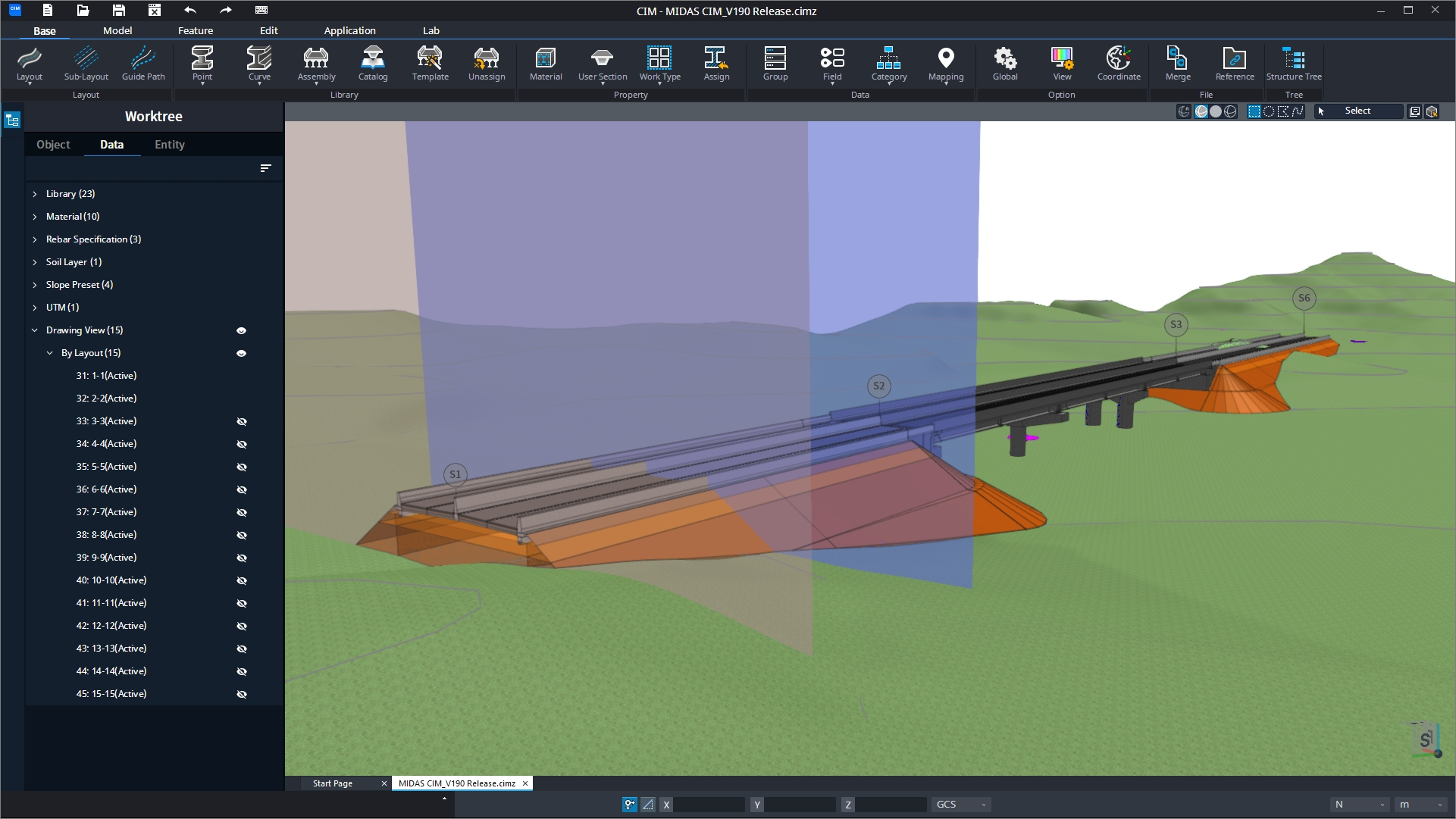

CIM Slope 기능으로 절·성토를 만들고, 3D 모델로부터 횡단면도를 생성하고, 토적표를 만들어 주는 기능.
“ 횡단면도 기능” 입니다.
횡단면도 기능은 어떻게 사용하나요?
도면작성에 편리하게 사용할 수 있도록, 국내 도면에 바로 적용할 수 있는 토적표 스타일의 제공과 더불어 토적표를 자동으로 생성하고 엑셀 형식의 수량 집계표까지 생성할 수 있도록 구성되었습니다.
-2.png?width=1921&height=1081&name=Untitled%20(2)-2.png)
-1.png?width=1921&height=1081&name=Untitled%20(3)-1.png)
-1.png?width=1921&height=1081&name=Untitled%20(4)-1.png)
또한, 교량 구간이나 터널 구간 같이 토공 수량에서 공제해야 하는 구간에 대해서는 선형에서의 Station 구간을 입력함으로써 공제될 수 있도록 구성하였습니다.
하지만 3D 모델로 부터의 수량 산출 또한 MIDAS CIM예서는 지원하고 있기 때문에 필요에 따라,
3D 모델로 부터의 수량 산출과 양단면 평균법으로의 수량 산출을 선택적으로 활용하시기를 바라겠습니다.
아래에 있는 링크의 영상 자료에서는 “횡단면도의 토적표 생성 및 도로 토공 수량의 산출 기능”에 대한 설명을 더욱 자세하게 확인할 수 있습니다.
링크 : MIDAS Academy : 횡단면도의 토적표 생성 및 도로 토공 수량의 산출 기능
[영상 확인을 위해서는 MIDAS Members 에서 회원 가입 후 MIDAS Academy Site에서 바로 확인하실 수 있습니다.]
