반갑습니다. 마이다스아이티 입니다.
이번 컨텐츠는 마이다스아이티 가설 흙막이 구조검토 솔루션인 GeoXD를 활용하여 가설 흙막이의 부재설계, 도면 및 수량산출서 등 고품질의 최종 성과품을 추출하는 과정을 소개 해드리겠습니다. 해당 과정을 통해 가설 흙막이 과업에 종사하시는 누구나 GeoXD를 활용하여 손 쉽게 구조검토 수행을 할 수 있습니다.
현업에 계신 분들은 잘 아시겠지만 간단하게 가설 흙막이 과업에 대한 소개부터 드리겠습니다.
■ 가설 흙막이 과업 소개
가설 흙막이란 건축물을 짓기 위해 땅을 파거나 쌓을 때 토지가 무너지는 것을 방지하기 위하여 가설 흙막이 설계 후 철근이나 목재, 널말뚝, 콘크리트재 등을 이용해 단단히 지지를 시키는 것입니다. 흙이 무너지는 것은 토압 또는 수압이 작용하여 무너지게 됩니다. 토압은 쌓인 흙이 구조물에 접촉할 때 생기는 압력을 말합니다. 이런 압력을 버티기 위해서 가설 흙막이 공사를 하게 됩니다.
토압을 버티기 위해서는 가설 구조물을 튼튼히 세워야 합니다. 가설 구조물이기 때문에 본체 공사 보다 경시 될 가능성이 있지만 최근 대형화 되고 복잡한 공사가 많이 생기면서 공사기간이 전체 공사에 미치는 비율이 증가 되어 중요성이 높아져, 지반에 대한 조사, 흙막이 설계, 현장 상황 등 꼼꼼한 준비가 필요합니다. 2018년 중대재해처벌법 제정 이후 산업 안전관리에 대한 중요도는 산업재해를 예방하기 위한 필수 조건이 되었습니다.
■ 가설 흙막이 설계 과업 흐름
그렇다면 가설 흙막이 설계 과업은 어떤 과정을 통해 이루어지는지 확인 해보겠습니다. 아래 흐름도를 참고하시면 지반 조사에서부터 구조체에 대한 설계까지의 과정 중에 지반 조사를 제외한 모든 과정에서 GeoXD Analysis(해석/설계) 프로그램이 활용 될 수 있다는 것을 알 수 있습니다.
가설 흙막이의 설계 흐름도는 아래와 같습니다.

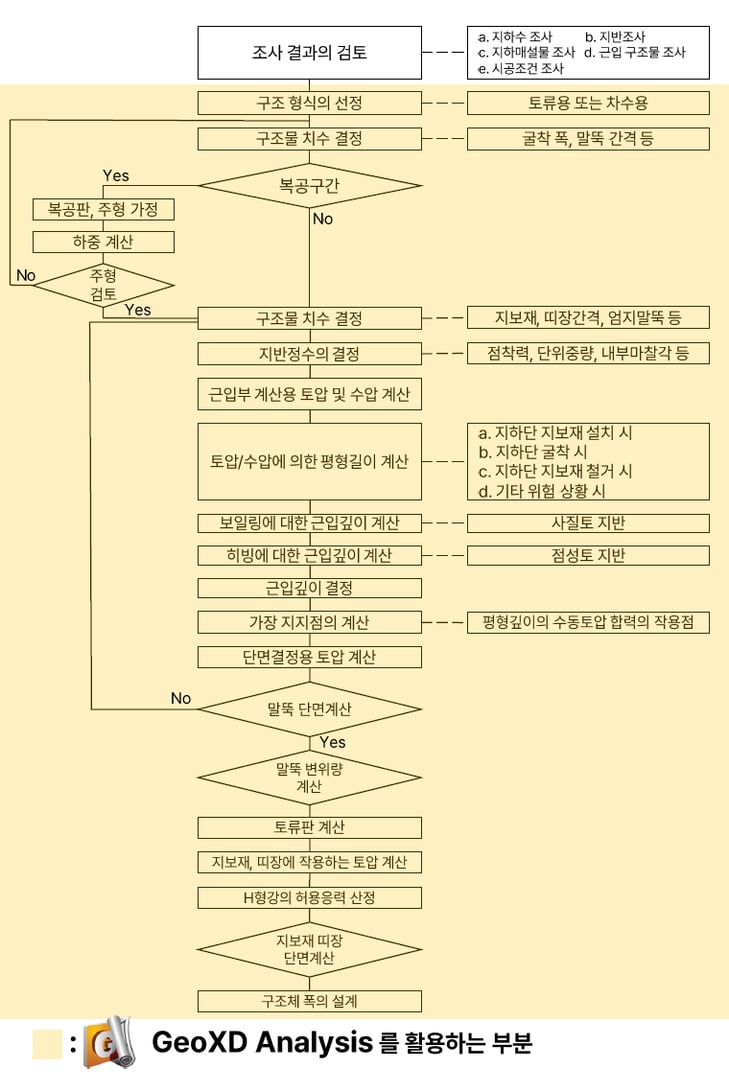

-가시설 설계 흐름도-
■ GeoXD 소개
GeoXD는 CAD 기반의 작업환경을 제공하여 누구나 쉽게 부재 중심선 작도만으로 가시설 설계를 수행할 수 있습니다. GeoXD는 탄소성보법은 물론 유한요소법 해석 기능을 함께 제공하며 각종 부재설계, 도면 성과품 및 수량산출서 등 고품질의 최종 성과품을 자동화하여 제공하는 가설 흙막이 설계/구조검토 솔루션입니다.

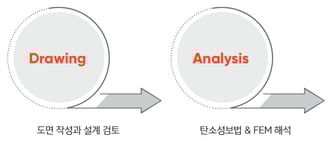

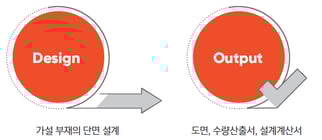

GeoXD는 해석/설계를 위한 Analysis와 도면/수량 산출을 위한 Drawing 2가지 제품으로 이루어져 있습니다. 기본적으로는 Drawing을 사용하여 도면 작성을 진행한 후 Analysis를 통해 해석/설계를 수행하고 최종적으로 Drawing에서 도면과 수량산출서, Analysis에서 설계계산서를 추출합니다.
■ GeoXD 를 활용한 가설 흙막이 설계 및 구조검토
다음으로는 실제 GeoXD를 사용하여 가설 흙막이 설계 및 구조검토 과업 수행 하는 것을 영상으로 확인 해보겠습니다.
각 스텝 별로 구성이 되어 있으며 전체 영상은 아래 링크를 통해서 확인 하실 수 있습니다.
1. Drawing - 현황 도면 가져오기
■ GeoXD 성과품 추출
최종적으로 GeoXD Analysis를 통해 설계 계산서, Drawing을 통해 각종 도면 및 수량 산출서 추출이 가능합니다.

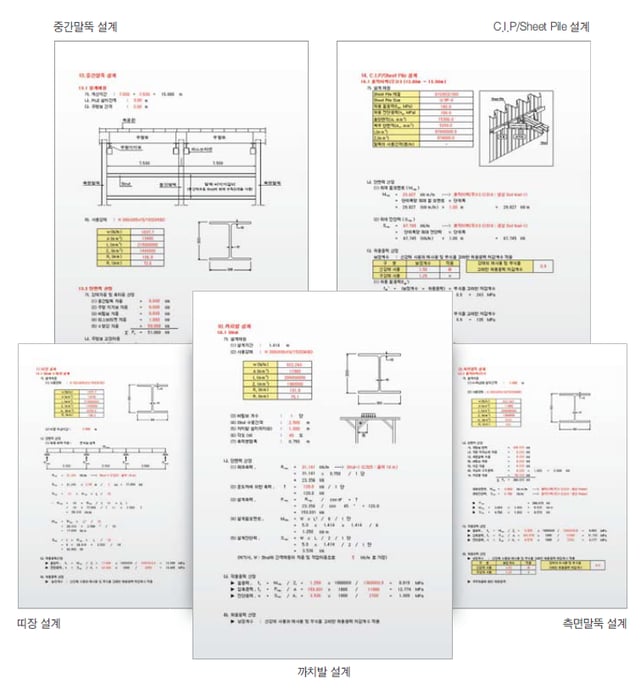

- 설계 계산서 -

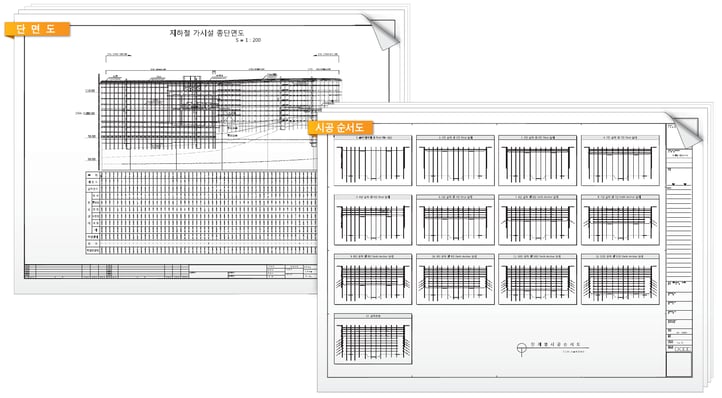

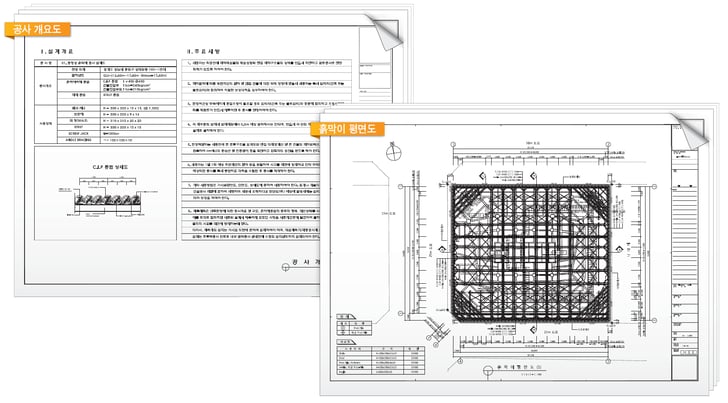

- 단면도 및 시공 순서도 -

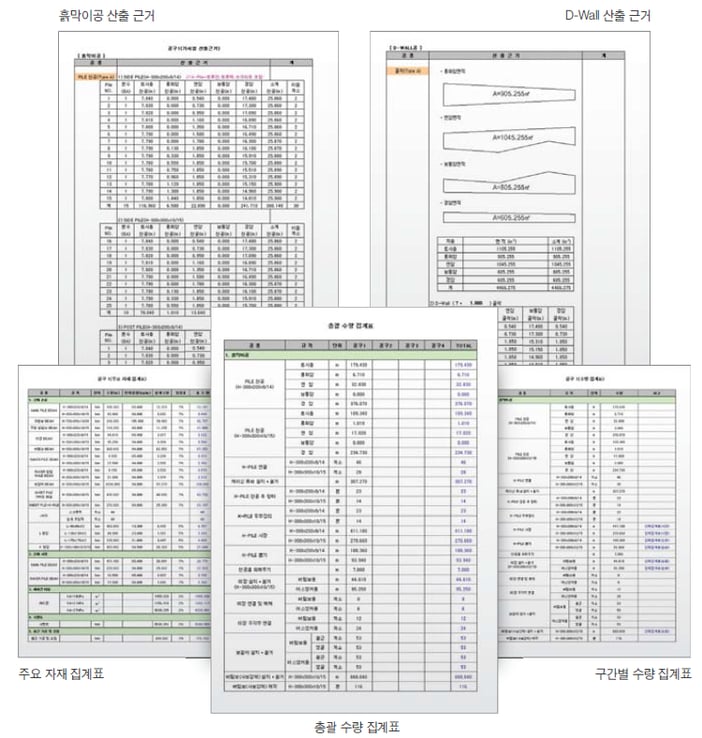

- 수량 산출서 -
■ 기술 지원/교육
<마이다스아이티 기술지원 사이트> <마이다스아이티 교육 현장사진>
-https://support.midasuser.com/hc/ko - 고객사 1:1 방문 교육도 지원합니다!
마이다스아이티에서는 즉각적이고 풍부한 기술지원과 교육을 지원해 드리고 있습니다.
1:1교육과 즉각적인 기술지원으로 많은 엔지니어분들과 고객사 분들께 가장 현실적이고, 가장 파워풀한 솔루션이 되어 드릴 것입니다.
문의 사항은 아래 담당자 연락처로 문의 주시면 자세하고 친절한 상담 도와드리겠습니다! 감사합니다🙂
