1. 오염토양 정화사업 개요
일반적으로 석유, 중금속, 유기성 생활폐기물, 농약, 비료 등 기타 오염원들에 의해 토양이 자정능력을 상실하고 오염된 부지가 직접적으로 인체에 유해한 영향을 미치기도 하며 토양 생태계를 변화시켜 토양에서 살아가는 생물체와 인근 하천 및 지하수의 오염을 통해 2차적인 피해가 발생할 수도 있습니다.
이에 지자체에서 토양정화 전문기관을 통해 토양정밀 조사를 실시하고 토양정화사업을 운영하고 있으며 오염토양 정화와 관리 절차는 아래와 같습니다.
이 중에서 주목해야할 부분은 토양정화 설계에 있습니다.
오염토양 정화 설계 시 오염부지에 대한 추가조사를 실시하고 정화목표에 맞는 효율을 예측하고 최적의 정화기술을 선정하여 설계 보고서를 작성합니다. 또한, 선정공법의 적용성 시험을 거쳐 품질/안전관리 계획을 수립하게 됩니다.
정화기술은 정화원리에 따라 물리적 처리, 화학적 처리, 생물학적 처리 등으로 구분할 수 있지만 오염토양의 정화기술을 적용하는 위치에 따라 오염토양을 원위치에서 정화하는 원위치정화(In-Situ) 방법과 오염토양을 굴착하여 별도의 처리시설을 통해 정화하는 굴착정화(Ex-Situ)로 크게 구분할 수 있습니다.
이때, 문제 시 되는 부분은 굴착정화(Ex-Situ) 시에 토양오염 전문기관에서 직접 검토하기 어려운 부분들이 존재한다는 점 입니다. 특히, 오염토양을 굴착하여 정화하는 경우 오염토양 굴착계획을 수립하게 되며 이 때, 주변 지반의 침하나 영향을 최소화 하기 위하여 흙막이 가시설을 설치하게 됩니다. 또한, 2m 이상인 흙막이 지보공에는 토목공사 관련 인허가를 위한 안전관리계획서를 작성해야 합니다.
2. 인허가 계획 및 관련 법규 : 흙막이 가시설 설치 시 안전관리계획
정화시설물을 설치, 시설운영 및 정화과정 중 발생하는 부산물 처리 등 토양정화사업을 위해서는 필요한 각종 인허가 사항을 검토해야 합니다.
앞에서 언급했던 대로, 정화공사 착공 전, 토목공사 관련 인허가를 위해 안전관리 계획서를 작성해야 하는데 일반적으로, 오얌토양전문기관이 토목공사에 대한 전문지식과 기술력을 확보하기에는 어렵기 때문에 이 과정에서 전문 기술사사무소나 토목 엔지니어링 업체에 의뢰를 맡겨서 검토하고 이 과정에서 추가적인 비용이 발생하게 됩니다.
하지만, 오염토양 굴착에 대한 흙막이 가시설은 굴착심도가 깊지 않고 비교적 쉽게 설계할 수 있기 때문에 초급 기술자분들도 빠르게 굴착 계획을 수립할 수 있습니다. 물론, 건설기술진흥법 제 62조에 따라 구조안정성은 관계전문가 에게 확인받아야 하지만 직접 수립한 계획서를 전문가에게 확인 받는 것과 전문가에게 설계를 의뢰하는 것은 시간과 비용에 큰 차이가 있습니다.
마이다스아이티에서는 토양정화 전문기관들이 쉽게 흙막이 가시설 설계에 대한 전문 지식과 실무 기술력을 확보할 수 있도록 이와 관련된 교육과 프로그램을 제공하고 있으며, 이미 마이다스아이티를 통해 정화사업에 소요되는 비용을 절감하고 자체적인 기술력을 확보하고 있는 전문기관들이 점차 늘어나고 있습니다.
3. GeoXD를 활용한 흙막이 가시설 설계
GeoXD는 각종 부재설계, 도면 성과품 및 수량산출서 등 고품질의 최종성과품을 자동화하여 제공하는 가시설 분야 전용 설계 솔루션입니다.
GeoXD는 CAD 기반의 작업환경으로, 흙막이의 구조해석-설계-도면-수량-공사비 산출까지 제공하는 One Stop 솔루션으로 전반적인 프로젝트의 관점에서 기본설계, 실시설계, 설계변경에서 필요한 설계도면, 구조계산서, 수량산출서를 쉽게 작업할 수 있도록 도와주는 솔루션입니다.

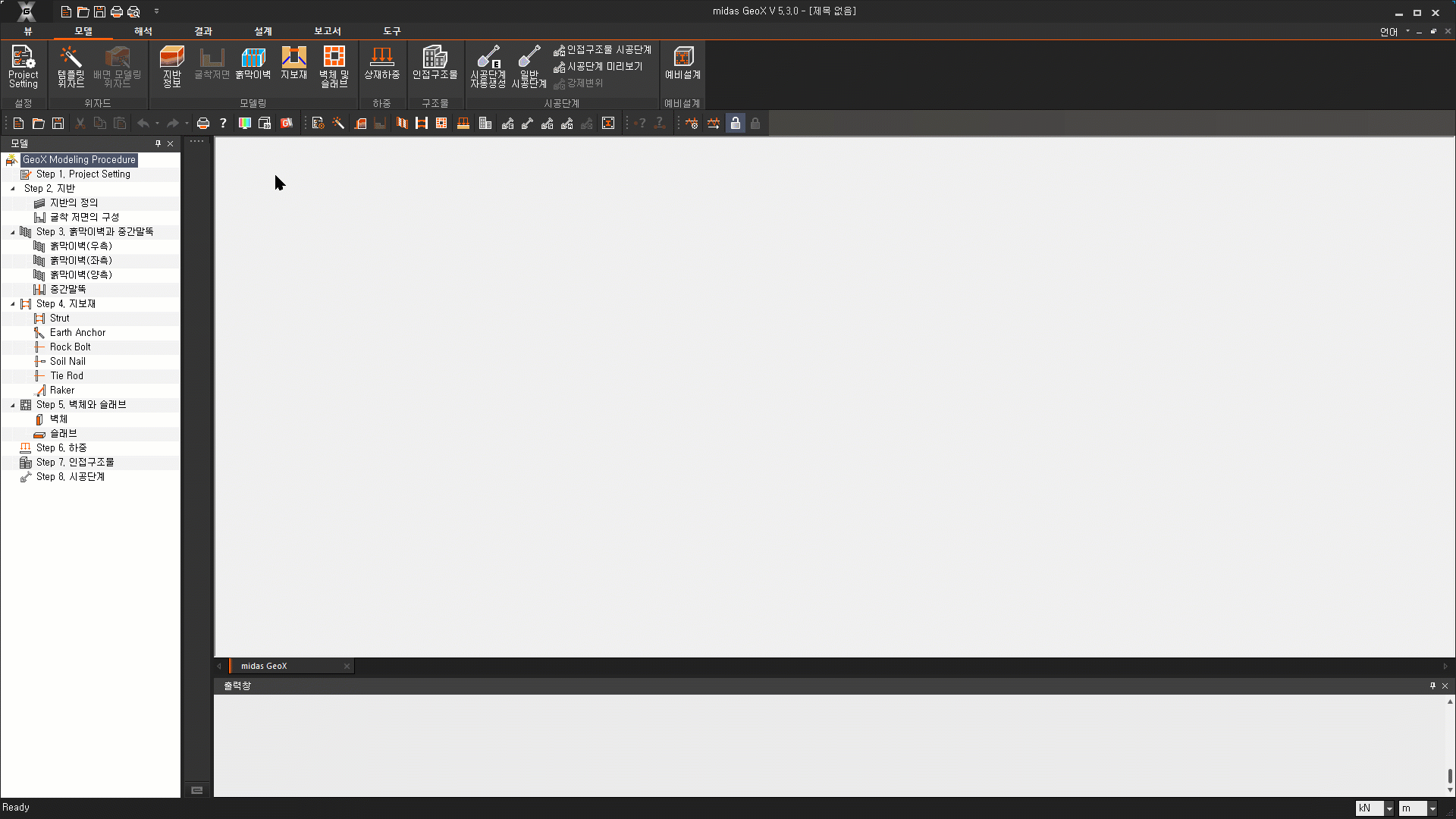

구조해석을 위한 모델링은 아래 보시는 바와 같이 기본적으로 모델링 위저드를 통해서 작업이 진행되기 때문에 별도의 코딩이나 명령어 등을 학습하시지 않고 기본적인 물성 값들을 입력하고 클릭하는 방식만으로 구조해석을 수행하실 수 있습니다. 작업 순서와 흐름에 대해서도 사용자 친화적인 인터페이스를 제공하고 있기 때문에 프로그램을 처음 사용하더라도 손쉽게 흙막이 설계 검토를 수행할 수 있도록 최적화 되어 있습니다.
.gif?width=1920&height=1080&name=GeoXD_Analysis_%EC%86%8C%EA%B0%9C(1m30s).gif)
도면(Drawing) 작업은 CAD 기반의 편리한 작업 환경으로 최상의 업무 효율성을 제공하고 있습니다.
주요 특징으로는 아래와 같습니다.
1. AutoCAD 2013~2023 버전과의 완벽한 호환
2. 중심선 작도 한번으로 평면도, 전개도, 단면도, 3D View 에 실시간 연동되어 효율적인 작업 프로세스 제공
3. 과업에 필요한 가시설 부재를 스타일로 등록한 후 Drag & Drop 또는 자동배치 기능으로 간편하게 설계
4. 과업에 필요한 상세도 자동 추출
5. 도면, 수량산출서, 보고서, 계산서 등의 성과품 일괄 자동생성
※ GeoXD를 활용한 (초보자도 쉽게 따라할 수 있는) 흙막이 가시설 설계 프로세스와 성과품 샘플 자료들은 '화면 가장 하단의 폼을 입력'하여 PDF 파일로 다운로드 할 수 있습니다.
