왜 GeoXD를 사용해야 할까요?

May 19, 2025 10:50:44 AM 3분 소요



반갑습니다. 마이다스아이티입니다.

지난 “GeoXD를 활용한 가설 흙막이 설계 및 구조검토블로그에 이어 이번에는 가설 흙막이 설계를 할 때 왜 GeoXD를 사용해야 하는지, GeoXD의 강력한 장점에 대해서 소개해 드리겠습니다.



GeoXD는 CAD 기반의 작업 환경을 제공하여 누구나 쉽게 부재 중심선 작도만으로 가시설 설계를 수행할 수 있습니다.

또 탄소성보법은 물론 유한요소법 해석 기능을 함께 제공하며 각종 부재설계, 도면성과품 및 수량산출서, 내역서 등 과업에 당장 제출할 수 있을 정도의 고품질 최종 성과품을 국내 현황에 맞춰 자동화 추출할 수 있는 가설흙막이 설계 솔루션입니다.



오늘은 GeoXD 중에서도 해석/설계를 담당하고 있는 GeoX(Analysis)에 대한 장점을 말씀드리겠습니다.

들어가기에 앞서 지금까지 고객사분들과 미팅을 하면서 프로그램 도입 전 어떤 고민들을 하고 있었고,

어떻게 해소가 되었는지 간단히 공유 드리겠습니다.



이전 블로그 글(GeoXD를 활용한 가설 흙막이 설계 및 구조검토)이 궁금하신 분은 클릭해주세요.







■ 실제 고객사에서 GeoXD 도입을 망설였던 이유

먼저 지금까지 많은 고객사분들을 만나면서 GeoXD 도입을 망설였던 주요내용은 아래와 같습니다.



1. 처음 들어보는 회사 or 프로그램
2. 현장은 알고 있지만 구조해석에 대한 지식이나 정보가 없음
3. 다른 프로그램을 쓰고 있음
4. 외주를 맡기는게 더 편함



 정도의 이야기가 있었습니다.

 마이다스아이티는 국내 건설 소프트웨어 점유율 1위의 회사입니다. 그 중에서 GeoXD 가설 흙막이에 특화된

자동화 설계” 프로그램이고 “고품질의 성과품”(계산서, 도면, 수량산출서, 내역서)을 제공합니다.

 1~3번에 대한 의문을 가졌던 분들도 프로그램을 직접 보여드렸을 때 모두 큰 효용을 느끼셨고, 4번에 해당하는 경우에도 회사 상황마다 상이할 수 있으나, 외주비 절감과 설계 변경으로 인한 과업 수행기간 연장 관점에서 충분한 가치를 체감하셨습니다.



GeoXD를 도입한 고객사가 느끼는 효용감

GeoXD를 도입하여 사용하는 고객사에서는 실제로 어떤 효과를 보고 있을까요?



1. 프로그램을 직접 운용하는 것만으로도 설계 시간 획기적으로 단축(설계 변경에 대한 유연한 대응도 가능)

2. GeoXD 도입 전 도면 작업을 CAD로 진행했던 고객사는 GeoXD 활용으로 과업 시간과 비용이 대폭 절감됨

  * 약 1주일 걸릴 도면 작업을 반나절만에 끝낼 수 있습니다.

3. 자동 추출한 고품질의 성과품을 별도 수정없이 발주처에 그대로 납품 가능

4. 국내 현황에 맞춘 가설 흙막이 설계 가능(최신 설계 기준(KDS 21 30 00 (2024) 반영한 신강종(KS 24) 사용 가능)



 실제로 고객사 분들께서 GeoXD 시연을 보게 되면 설계 인력을 대체할 수 있는 유일한 솔루션이라고 말씀하실 정도로 GeoXD는 흙막이 설계 및 구조검토에 특화되어 있는 프로그램입니다.




GeoX 의 장점 소개

 본격적으로 GeoX(Analysis)의 장점에 대해서 안내 드리겠습니다.

 GeoXD는 해석/설계를 담당하는 GeoX(Analysis)와 도면/수량을 담당하는 GeoXD(Drawing)으로 구성되어 있습니다.

 이 중에서 GeoX(Analysis)의 실제 구동화면을 통해 각 기능 별로 어떻게 프로그램 사용을 할 수 있는지를 중점적으로 확인해주시면 감사하겠습니다.



사진 10GeoX [ Project Setting – 지반 정보 입력 흙막이 벽체 정의 지보재 정의 벽체 및 슬래브 정의 – 하중 및 인접구조물 정의 시공단계 생성 해석 및 결과 확인 설계 후 성과품 추출 ] 단계로 진행 됩니다.

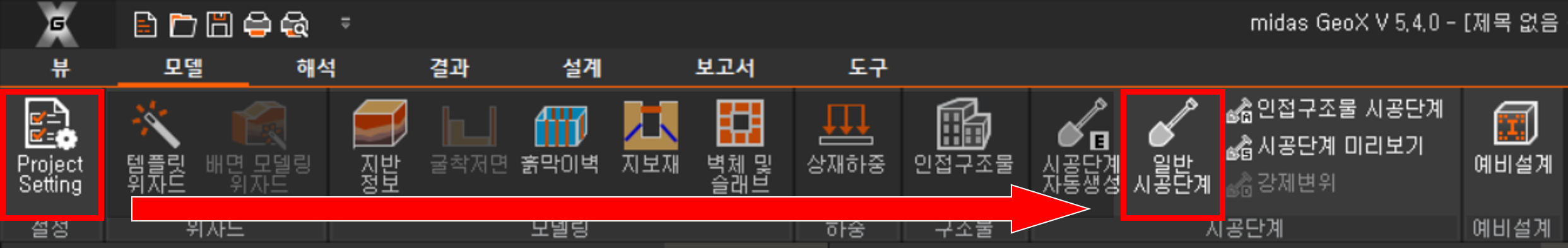

아래 이미지는 실제 프로그램 화면의 리본 메뉴이며, GeoXProject Setting부터 시공단계 생성 단계까지 좌에서 우측 순으로 모델링할 수 있는 사용자 친화적 인터페이스를 제공합니다.

사진 1-1

 - GeoX 모델링 단계 -



각 기능 별 주요 내용을 간단히 설명 드리겠습니다.

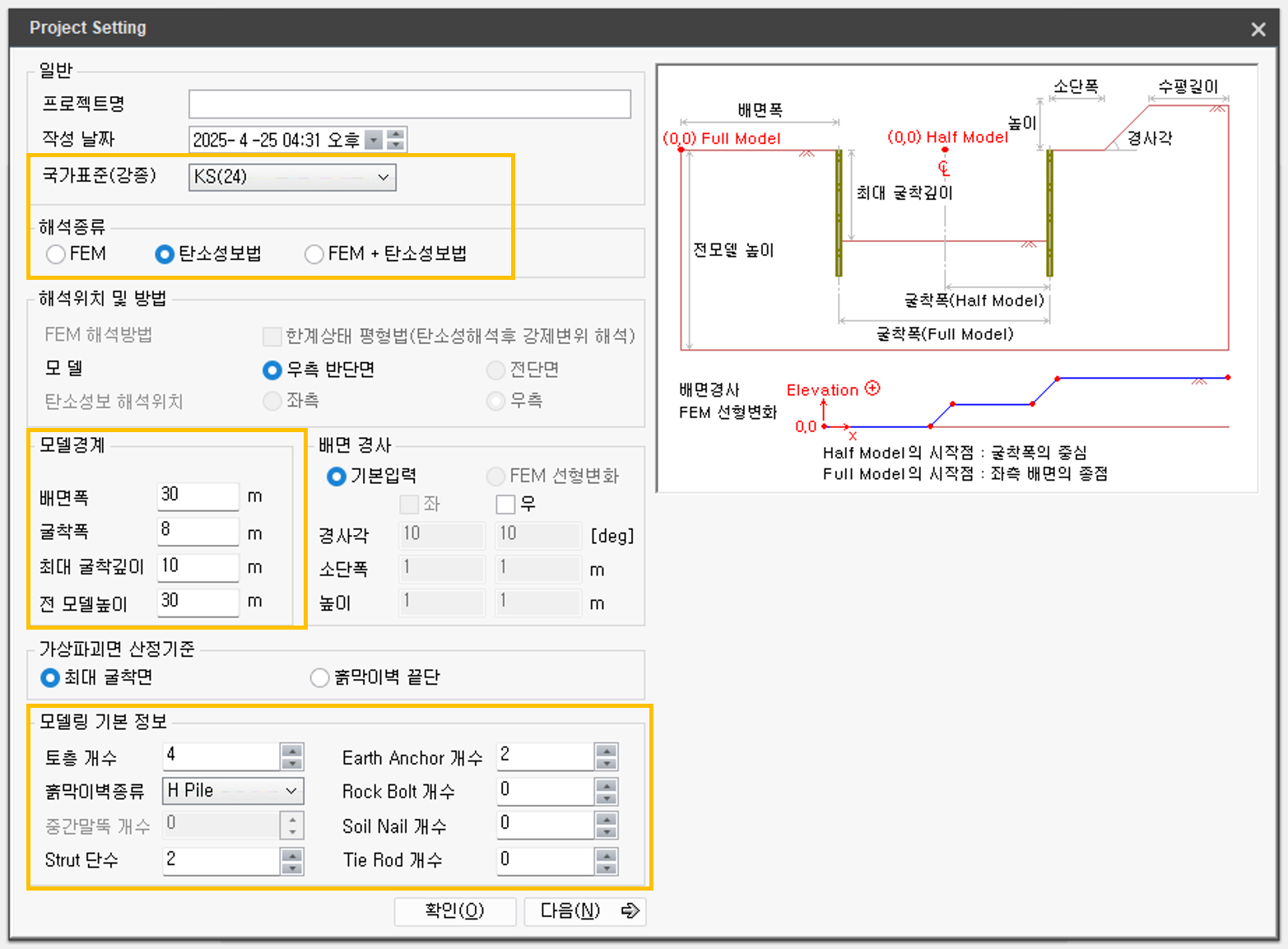

1. Project Setting 사진 2-1

- Project Setting은 최신설계기준 신강종, 해석의 종류, 모델 경계(배면폭, 굴착폭, 굴착깊이 등), 모델링 기본정보를 설정하는 창입니다. 상기 이미지처럼 사용자가 필요한 정보를 설계 계획에 따라 입력해주면 됩니다.



2. 지반 정보 입력

사진 3-1- 지반 정보 입력은 지반조사를 기반으로 수집된 실제 지반 정보를 입력하는 창입니다. 우측의 지반특성 란에 실제 지반 설계 정수 값을 지층별로 입력해주면 됩니다. 탄소성보해석에서는 단위중량, 점착력, 내부마찰각, N값, 수평지반 반력계수를 해석에 주요한 요소로 보고 있습니다. 지층을 추가하거나 삭제, 편집도 가능합니다



3. 흙막이 벽체 및 지보재 정의

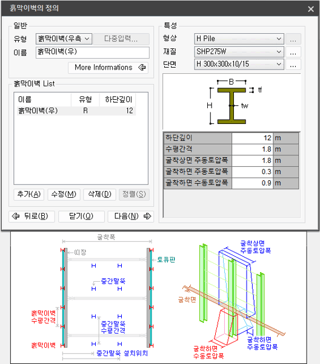

사진 4-1

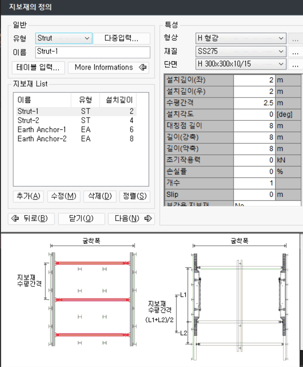

사진 5-1

- 흙막이 벽체 및 지보재 정의는 설계 계획 단계 상 지반 조사 후 구조물의 치수를 결정하면 해당 치수를 입력해주면 됩니다. 벽체와 지보재의 형상, 재질, 단면을 정의할 수 있습니다. 지보재 정의에서는 사보강재에 대한 정의도 설치 각도 수정을 통해 정의가 가능합니다.(사보강이 아닌 경사진 지보재도 구현이 가능합니다.)



4. 벽체 및 슬래브 정의

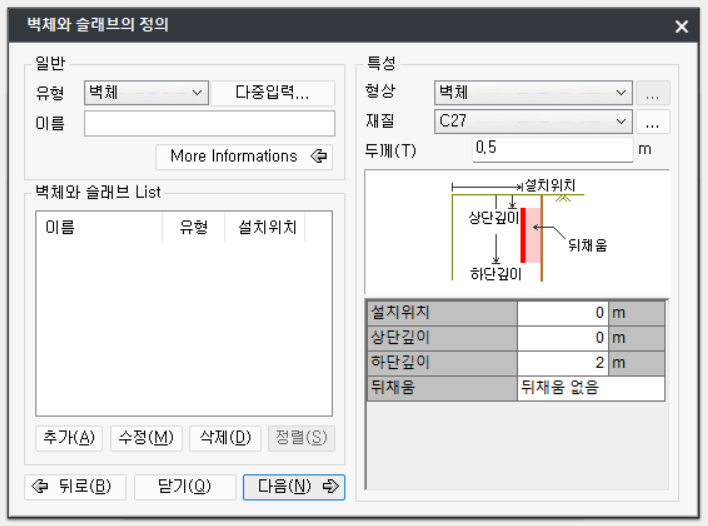

사진 6-1

- 벽체와 슬래브 정의는 가설 흙막이 해체 시 검토가 필요 할 때 사용하는 기능입니다. 콘크리트 벽체, 슬래브와 뒷채움재 적용을 통해 기능 사용이 가능합니다.



5. 하중 및 인접구조물 정의

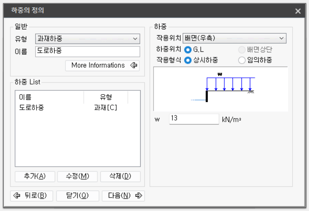

사진 7-1

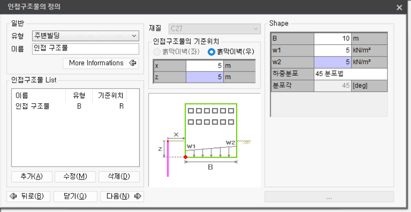

사진 8-1

- 하중 및 인접구조물 정의는 도로하중 같은 상시하중이나 펌프차의 아웃트리거 하중 같은 임의하중을 추가하고, 인접 구조물에 대한 모델링을 진행하는 창입니다. 해당 정의를 통해 최종적으로 배면 침하에 대한 검토까지 해석결과로 확인할 수 있습니다.



6. 시공단계 생성

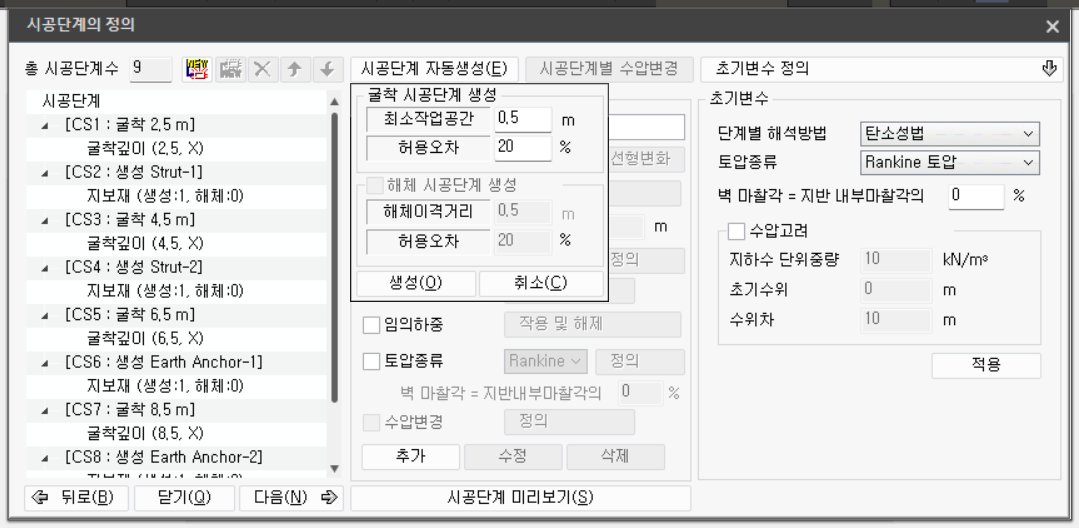

사진 9-1- 시공단계 생성은 최소 작업공간을 기입하면 자동으로 생성이 가능합니다. 해당 창에서는 수위를 입력하고 굴착깊이, 지보재 생성 및 해체, 임의하중 부여, 토층이나 수압을 변경할 수 있습니다.



이후 해석 결과를 통해 시공단계별 변위, 부재력, 근입장검토, 침하검토, 보일링/히빙에 대한 결과를 손쉽게 확인하고 최종 설계까지 진행하는 것이 전체적인 과정입니다. 설명 드린대로 이 모든 과정이 항목에 대한 입력만으로 이루어지기 때문에 자동화 설계프로그램이라고 칭하는 것입니다.



[시공단계별 해석결과 확인(변위, 부재력 등)]

그림1-May-02-2025-08-21-52-4617-AM

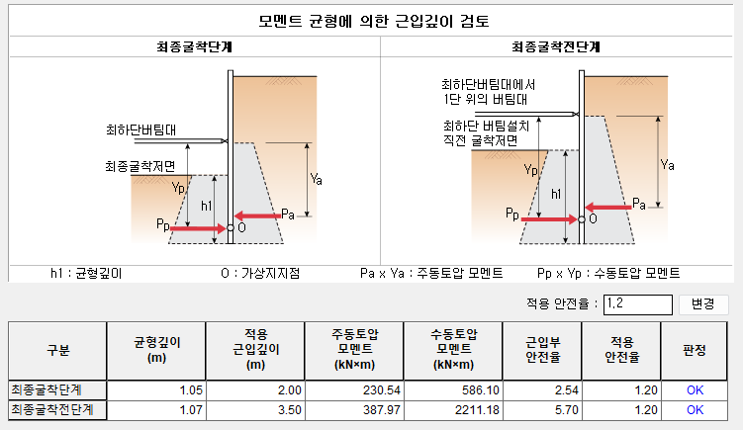

[근입장 검토 결과 확인]

그림2-May-02-2025-08-21-58-4371-AM

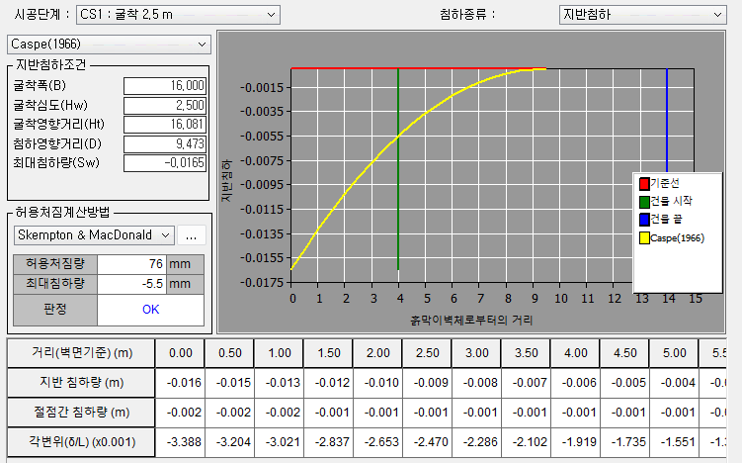

[지반 침하검토 결과 확인]

그림3-May-02-2025-08-22-04-0224-AM

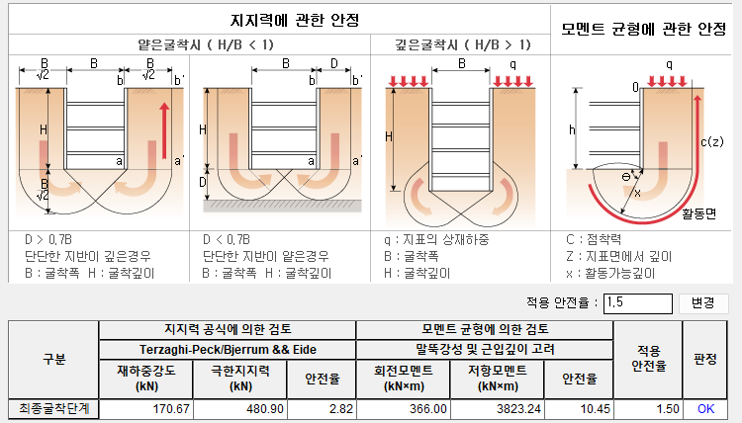

[보일링/히빙 결과 확인]

그림4-May-02-2025-08-22-09-5997-AM

GeoX 성과품 추출

최종적으로 GeoXD Analysis를 통해 고품질의 설계 계산서 추출이 가능합니다. 실제 과업에서는 자동 추출된 해당 계산서를 바로 납품도 가능한 수준입니다.

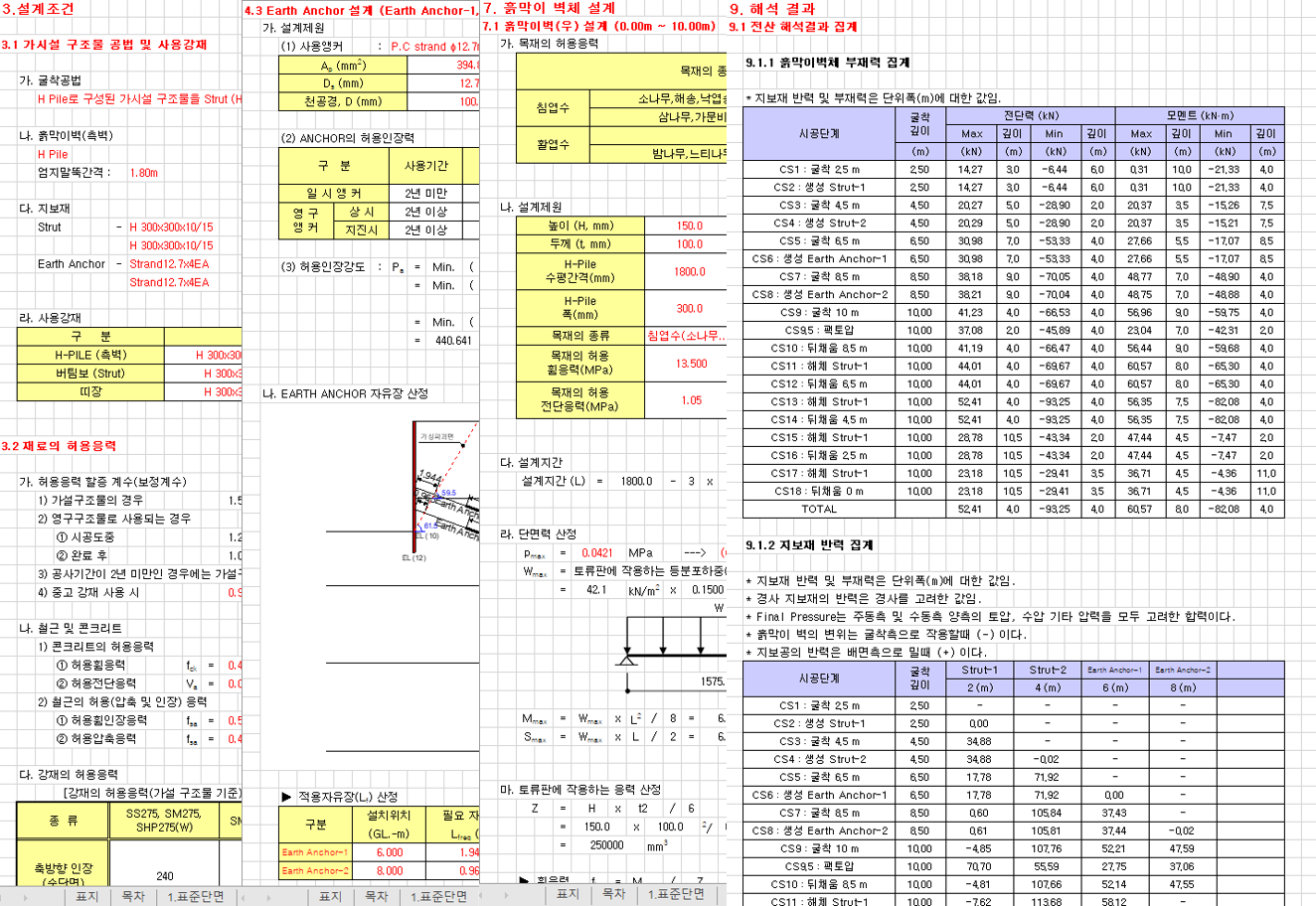

그림5-May-13-2025-12-45-25-1416-AM

- 설계 계산서 -



GeoXD Analysis 의 해석 및 설계 결과를 신뢰할 수 있을까?

  GeoXD는 현재 국내 가설 흙막이 구조검토 SW 중 가장 대중적으로 사용되는 프로그램입니다. 실제 과업에서 자주 접하던 보고서(설계계산서)의 대부분은 GeoXD에서 자동 추출된 형식인 것을 알 수 있습니다. 그리고 전국적으로 가설 흙막이 과업이라 하면 GeoXD로 수행한다라고 정평이 나있는만큼 해석 및 설계 결과도 신뢰도가 높을 수 밖에 없습니다.

 물론 가설 흙막이 과업 특성 상 고려해야 할 변수(ex. 수압 등)에 따라 불확실성을 수반할 수 밖에 없지만 그 요인을 사용자가 간편하게 수정, 확인하는 반복작업을 통해 최적의 설계를 지원합니다.

 뿐만 아니라 기술적 문의사항에 대해서는 기술지원사이트(support.midasuser.com/ko) 내의 문의하기 기능으로 언제든지 질문이 가능하며, 24시간 내에 무조건 답변을 받을 수 있도록 기술지원 시스템도 구축되어 있습니다.





오늘은 GeoXD 중에서도 해석/설계를 담당하는 GeoX에 대해서 확인 해봤습니다. 가설 흙막이 분야에서 가장 사용자 친화적인 프로그램인만큼 이 분야의 과업을 지속한다면 꼭 한 번 사용해보시길 권장드립니다.

자세한 내용은 아래 담당자 연락처로 문의주시면 친절한 상담 도와드리겠습니다. 감사합니다😊
